Диалоговое окно "Редактировать последовательность соединений проводов"

Определение последовательности соединений проводов для управления формированием кабельных журналов для проводов для проводов.

найти

 Ввод команды:  AEEDITWIRESEQUENCE

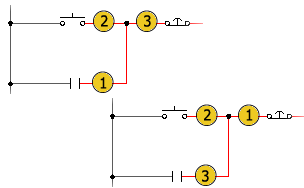

Предварительное определение последовательности соединений в сети проводов. Сеть можно изобразить на одном (активном) чертеже или на нескольких чертежах (с использованием графических образов источников/приемников цепей).

Определение последовательности позволяет управлять следующими параметрами анализа цепей в Инструментарий AutoCAD Electrical:

• порядок записей в таблице WFRM2ALL файла базы данных проекта;
• режим вывода информации кабельного журнала для соединений в различных отчетах;
• аннотации на физических представлениях компоновочных образов (с использованием инструмента "Адресация проводов на компоновке").

Прим.: Для доступа к этому инструменту можно также щелкнуть на любом сегменте проводной сети и выбрать "Последовательность проводов" "Редактировать последовательность проводов".

Содержит следующие функции для определения порядка последовательности:

• Сортировка компонентов по физическому положению.
• Перемещение компонентов вверх и вниз по списку.
• Режим указания (только для активного чертежа), в котором для определения последовательности подключения указываются точки подключения проводов.

После задания последовательности можно просмотреть ее с помощью инструмента просмотра последовательностей проводов или просмотреть отчет о последовательности с помощью инструмента формирования отчетов по проводам кабельного журнала.

Прим.: Если выбрано изменение последовательности для проводной сети, соединенной с клеммой, диалоговое окно выглядит по-другому. Если клемма является частью выбранной проводной сети, можно задать вторичные последовательности точек подключений проводов непосредственно к клеммам.

Последовательность соединений проводов	Отображение списка проводов и клемм в цепи. * — указывает на то, что провод расположен на другом чертеже. t — указывает на то, что данная запись представляет собой клемму и может использоваться при определении вторичной последовательности соединений непосредственно с клеммами. Прим.: Компоненты, подсоединенные к дальней стороне клеммы (противоположной по отношению к выбранной проводной сети), не отображаются в списке даже в том случае, если при прохождении через данную клемму номера проводов не изменяются.
Режим выбора	Задание последовательности путем выбора точек соединений проводов (или точек, расположенных в непосредственной близости от них). Для задания порядка следования проводов от компонента к компоненту поочередно выберите точки вблизи каждого соединения проводов. Прим.: При работе с проводной сетью, участки которой содержатся в различных файлах чертежей, опция "Режим выбора" не доступна.
Сортировать места	Автоматическая сортировка отображаемых соединений проводов по значениям кодов функциональной группы и места. Если соединения проводов уже отсортированы, порядок сортировки меняется на противоположный.
Вверх	Перемещение выбранного соединения проводов на одну позицию вверх в списке, отражающем порядок проводов.
Вниз	Перемещение выбранного соединения проводов на одну позицию вниз в списке, отражающем порядок проводов.
Вторичные последовательности соединений непосредственно с клеммами	Отображение списка дополнительных последовательностей, в котором соединение компонентов (или клемм) представлено как прямое проводное соединение с выбранной клеммой.
Добавить	Перемещение выбранных компонентов вместе с копией выбранной клеммы в список "Вторичные последовательности соединений непосредственно с клеммами". Эта кнопка доступна только в том случае, если одновременно выбраны компоненты и клемма. Если выбрано несколько компонентов (путем удерживания клавиши CTRL нажатой) для последовательного соединения с клеммой, первым отображается тот из выбранных компонентов, который связан непосредственно с клеммой.
Сброс	Удаление выбранной последовательности из списка "Вторичные последовательности соединений непосредственно с клеммами" (эта команда доступна только при наличии выделенной записи в последовательности). Компонент возвращается в список "Последовательность соединений проводов".
Соединение	Указывается один из следующих вариантов: компонент не определен (-); компонент представлен в отчетах как расположенный на внутренней стороне клеммы (I); компонент представлен в отчетах как расположенный на внешней стороне клеммы (E). Если выбрано значение "I" или "E", оно отображается в столбце PD1 или PD2 (описание точки) кабельного журнала для проводов.
Обновить	Обновление базы данных соединений проводов (таблицы WFRM2ALL) с учетом информации о соединениях, хранящейся во всех устаревших файлах. Прим.: При отсутствии устаревших чертежей эта кнопка не доступна. При наличии устаревших чертежей их количество отображается рядом с кнопкой, а сама кнопка доступна.
Удалить все	Удаление информации о переопределении последовательности соединений проводов из проводной сети. Эта информация представлена в виде дополнительных данных (Xdata), которые назначены атрибутам проводных соединений компонентов, а при наличии заданных последовательностей соединений непосредственно с клеммами — и в виде необязательных дополнительных данных (Xdata), назначенных образам клемм. Прим.: Если в сети имеется одно или несколько графических обозначений T-образных соединений проводов, порядок следования, определенный их размещением и ориентацией, не изменяется. В результате этого в столбце "Текущий" могут остаться значения.
ОК-Создать	Применение содержащейся в диалоговом окне информации о последовательности проводных соединений к точкам соединений проводов и клеммам выбранной проводной сети в виде дополнительных данных (Xdata). В дальнейшем эти данные о последовательности хранятся в файле чертежа. Затем они извлекаются в рабочий файл базы данных проекта для управления форматом соединений проводов, перечисленных в таблице WFRM2ALL.
