Вкладка «Модель» > панель «Выбор» содержит следующие параметры:
Тип:
- Выбрать все — Нажмите, чтобы выбрать все объекты во всех моделях.
- Выбрать кривые — Нажмите, чтобы выбрать все каркасные объекты в моделях.
- Выбрать поверхности — Нажмите, чтобы выбрать все поверхности в моделях.
- Выбрать по цвету — Нажмите, чтобы выбрать компоненты модели по их цвету. Откроется диалоговое окно Выбор.
- Отказаться от выбора — Нажмите, чтобы снять выбор со всего, что выбрано во всех моделях.
- Выбрать двойников — Нажмите, чтобы выбрать повторяющиеся компоненты. Если затем щелкнуть вкладку «Модель» > панель «Правка» > «Удалить выбранные», то все повторяющиеся объекты удаляются из модели.
- Отменить выбор двойников — Нажмите, чтобы отменить выбор повторяющихся компонентов из текущего выделения. Например, если вы выбрали несколько компонентов, но считаете, что среди них есть повторяющиеся, то выберите команду Отменить выбор двойников, чтобы гарантированно не были выбраны двойники. Повторяющиеся компоненты будут исключены из набора выбранных компонентов. Это позволит создать корректные траектории, использующие для вычисления геометрию выбранных поверхностей (например, Обработка боком фрезы).
- Выбрать развёрнутые компоненты — Нажмите, чтобы выбрать развернутые компоненты в текущей ориентации вида.

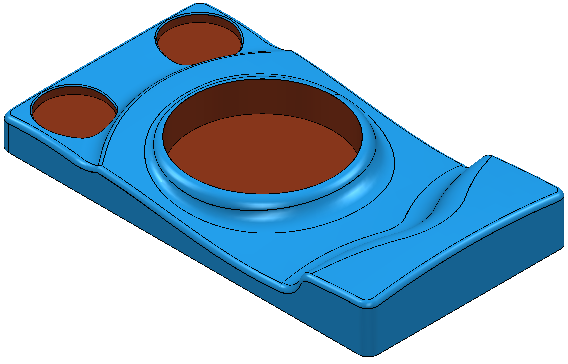

Например, невыбранные развернутые компоненты появляются как:

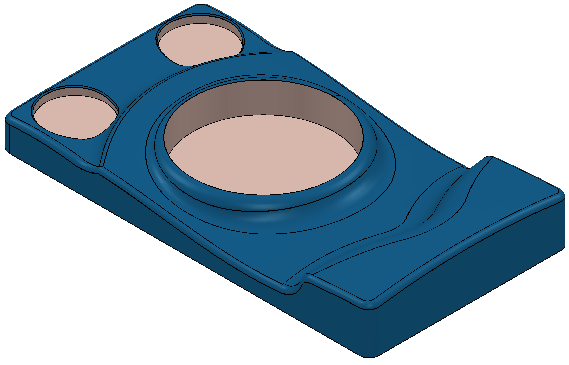

Когда эта опция выбрана, выбранные развернутые компоненты появляются как:
Это можно использовать с опцией Развернуть выбранные (в контекстном меню Модели ), чтобы развернуть все неверно ориентированные поверхности. Качество выделения зависит от качества модели. Если при использовании этой опции на модели попадаются разрывы, открывающие внутренние поверхности, то внутренние поверхности также будут выбраны.
- Выбрать поднутряющиеся компоненты — нажмите, чтобы выбрать любые поверхности с поднутрениями.
- Выбрать вогнутые радиусы — нажмите, чтобы открыть диалоговое окно Выбрать вогнутые радиусы.
