Создание контура из поверхностной геометрии

Этот пример показывает, как создать контур из поверхностной геометрии. В результате получается контур, который также является встроенным шаблоном.

Здесь используется модель 5axis_with_holes.dgk из папки Examples.

1. Выберите вкладку «Шаблон» > панель «Создать» > «Шаблон», чтобы создать новый шаблон.
2. Выберите вкладку «Шаблон» > панель «Правка» > «Редактор кривых», чтобы открыть вкладку Редактор кривых.
3. Выберите вкладку «Редактор кривых» > панель «Создать» > «Кривые» > «Контур».

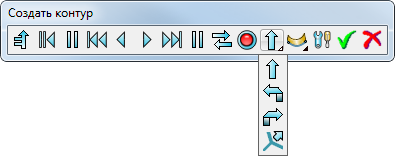

   Откроется панель инструментов Создать контур.



4. Нажмите на панели инструментов Направление.

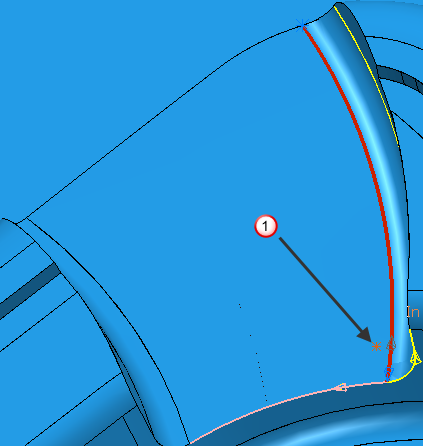

5. Щелкните по поверхности рядом с .



   Это выберет правую кромку поверхности.

   • Красным цветом показана выбранная кривая поверхности.
   • Розовым цветом отображается поверхность, которой следует автоматическое моделирование.
   • Жёлтым цветом показана альтернативная поверхность.
   • Серым показана альтернативная поверхность для текущей кривой. Это опция, использование которой маловероятно, так как она возвращается к начальной точке, но вдоль другой поверхности. Подробности смотрите в разделе Выбор кривых для создания контуров.

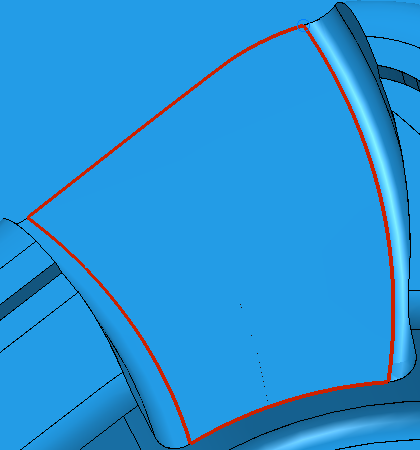

6. Нажмите на панели инструментов Создать контур, чтобы создать автоматический путь.



   Используйте клавишу Esc или нажмите (рядом с индикатором выполнения), если хотите остановить создание контура.

7. Нажмите на панели инструментов Создать контур.
8. Выберите вкладку «Редактор кривых» > панель «Готово» > «Принять».

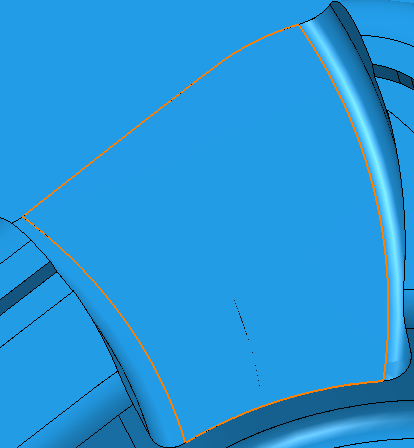

   При этом создается встроенный шаблон, который следует кромкам поверхности.
