Панель инструментов Направление контура

При наведении курсора на значок Направление на панели инструментов Создать контур открывается панель инструментов Направление. Используйте эту панель инструментов, чтобы определить направление по умолчанию в точке разветвления.

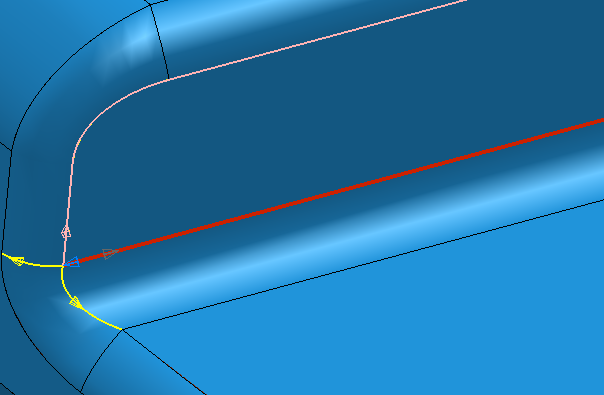

Нажмите Прямо, чтобы получить:

Прим.: Розовым цветом отображается направление, которому следует автоматическое моделирование. Желтым цветом показан другой вариант.

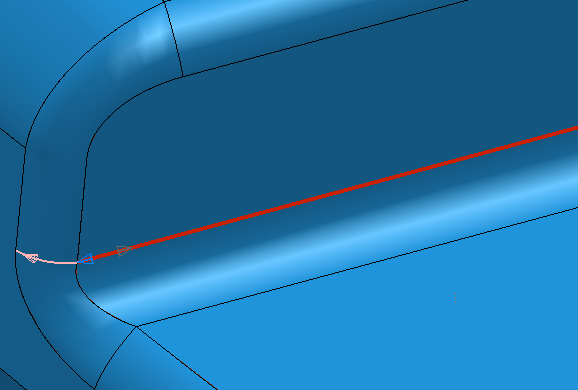

Нажмите Налево, чтобы получить:

Нажмите Направо, чтобы получить:

Нажмите Остановка на изломе, чтобы получить:

Это то же самое, что и параметр Прямо , при условии что угол в точке разветвления меньше угла излома, заданного на странице Создание контура диалогового окна Опции. Однако, остановка происходит в случае, если угол в точке разветвления больше заданного угла излома.

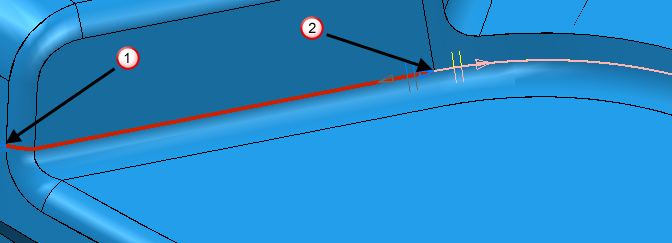

Нажмите на розовую кривую, чтобы получить:

В данном случае контур продлевается до точки . Так как угол в точке разветвления больше, чем угол излома, контур продлевает кривую с другого конца (точка ).
