Объекты ветви Редактор кривых определяют точности кривых. Этот диалог содержит следующие опции:
Точность аппроксимации кривых
Точность сплайна — Введите точность, используемую при конвертации кривой в сплайн.
Точность дуги — Введите точность, используемую при конвертации кривой в дугу.
Точность полигонизации — Введите максимальное отклонение ломаной линии от аппроксимируемой кривой (стрела прогиба). Этот параметр используется всякий раз, когда кривая преобразовывается в ломаную.
Создание контура
Искать в обе стороны — Когда выбрано, функция Создание контура изучает оба конца кривой, чтобы найти соседние сегменты. Когда не выбрано, при создании контура изучается только текущая кривая, чтобы найти соседние сегменты.
Оставить исходные — Когда выбрано, сохраняет отдельные кривые, используемые для создания контура, вместе с этим контуром. Это предотвращает удаление исходных кривых из шаблона/границы.
Только по кромкам — Когда выбрано, следует кромкам поверхности. Когда не выбрано, а каркас отображен, позволяет выбирать внутренние образующие кривые поверхности, а также кромки поверхности. Это может быть полезно для создания ведущей кривой для обработки по потоку.

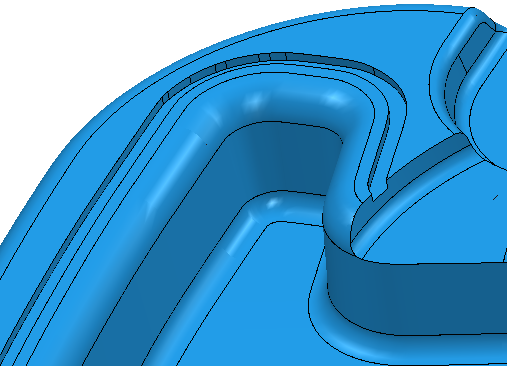

Начинаем с этой модели:
Если выбрать поверхность рядом с
.
С выбранной опцией Только по кромкам:

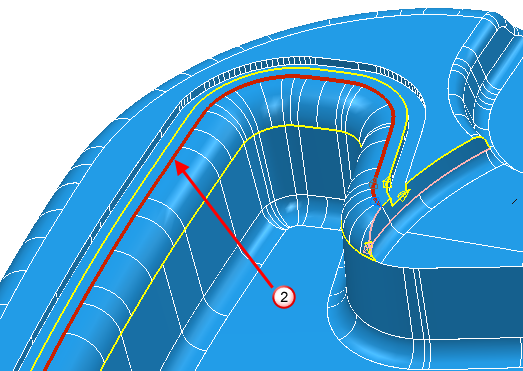

Можно выбрать кромки поверхности (
), но не внутреннее содержимое поверхности.
Если опция Только по кромкам не выбрана и отображена каркасная геометрия:

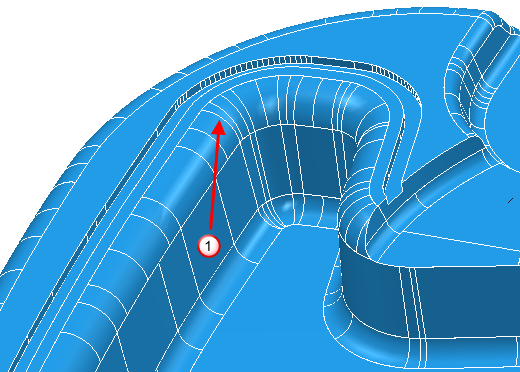

Можно выбрать кромки поверхности или внутреннее содержимое поверхности (
).

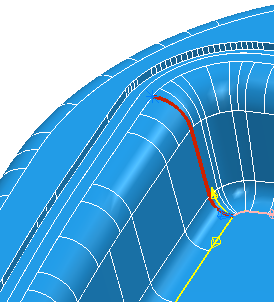

Когда опция Только по кромкам не выбрана, можно создать кривые, такие как:

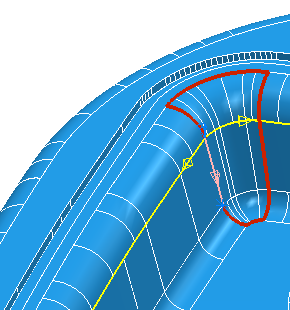

или:
Коэффициент прыжка — введите значение, определяющее, может ли PowerMill автоматически перепрыгивать зазор. Это значение умножается на величину параметра Точность смыкания, чтобы получить действительное значение. Если зазор больше этого значения, появляется диалоговое окно Подтверждение прыжка. Если зазор меньше этого значения, PowerMill действует так, как будто зазора нет.
Максимальный угол перегиба — Введите максимальный угол в точке разветвления, которое всё еще рассматривается как прямое. Изменение параметра Максимальный угол перегиба влияет на варианты, представленные при выборе направления
.

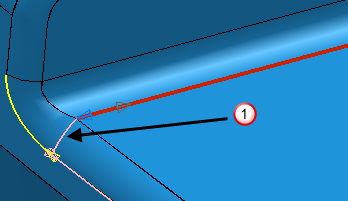

Если ввести маленький Максимальный угол перегиба, варианты будут почти прямыми, в данном случае .

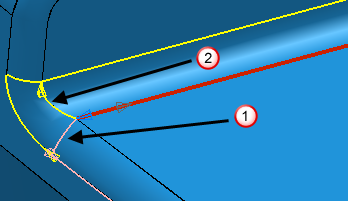

Если увеличить Максимальный угол перегиба, количество вариантов возрастет, в данном случае и .

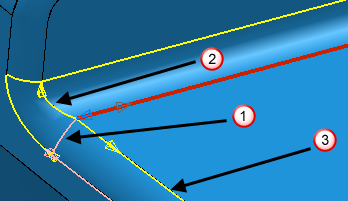

Дальнейшее увеличение Максимального угла перегиба добавляет больше вариантов, в данном случае , и .
Направление на развилке — выберите направление по умолчанию, отображаемое на панели инструментов Создать контур.
Аппроксимация — выберите параметр вписывания кривых, чтобы конвертировать сегменты выбранной кривой в заданный тип кривой или чтобы оставить кривые встроенными.
