Используйте объект Переходы траектории, чтобы задать соединительные сегменты траектории. Это позволяет легко определять зазоры для ускоренных ходов, безопасные области для инструмента и нережущие сегменты.

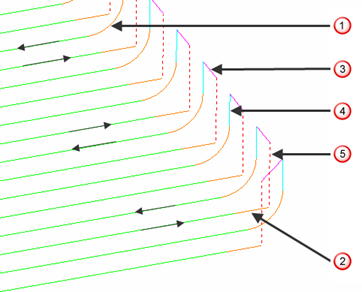

Движение подвода Вертикальная дуга
Движение отвода Прямо
Движение перехода Обе в приращениях
Движение Подход
Движение Подъем
Выберите вкладку «Главная» > панель «Настройка траектории» > «Переходы траектории», чтобы открыть диалоговое окно Переходы траектории.
Прим.: Это окно отобразится с заголовком Соединения установа при открытии из окна Установ.
Вкладки в диалоговом окне зависят от типа активной стратегии.
Фрезерные стратегии
- Безопасная область: задание размера и формы безопасной области, в которой инструмент может перемещаться на ускоренной подаче.
- Перемещения и зазоры: задание ограничений для ускоренных ходов и зазоров.
- Начальная и конечная точки: задание положения и ориентации начальной и конечной точек траектории.
- Подводы: задание движения инструмента перед режущим ходом.
- Отводы: задание движения инструмента после режущего хода.
- Переходы: задание движений переходов между режущими ходами в траектории.
- Размещение точек: задание распределения точек вдоль подводов, отводов и переходов в траектории.
Токарные стратегии
- Начальная и конечная точки: задание положения и опорной точки для начальной и конечной точек траектории.
- Подводы и переходы: задание перемещения инструмента до, после и между режущими ходами для токарной траектории.
Прим.: Эта вкладка доступна только тогда, когда активна токарная траектория.
