Этот пример основан на примере Вдоль X, однонаправлено по Y и создает траекторию с радиальным порядком обработки. Этот метод рассчитывает радиальное перемещение инструмента из начальной точки и обрабатывает карманы один за другим по мере того, как они встречаются с радиальным проходом.
- В меню траектории Offset AC _ Along X _ 1 Way Y выберите Параметры.
- Нажмите
, чтобы создать копию траектории. Назовите копию Offset AC_Radial Pattern.
- Выберите вкладку «Главная» > панель «Настройка траектории» > «Переходы траектории», чтобы открыть диалоговое окно Переходы траектории.
- Выберите вкладку Начальная и конечная точки.
- Для начальной точки выберите Центр заготовки на безопасной Z в списке По.
- Нажмите Принять.
- На странице Порядок диалога Стратегия, в списке Сортировка измените опцию на
(чтобы создать траекторию, движущуюся радиально от начальной точки) и нажмите Вычислить.

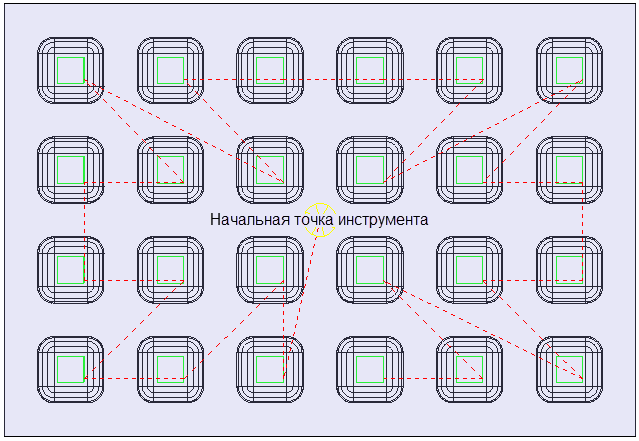

Переходы показывают эффект от применения опции сортировки.
Изометрический вид:
