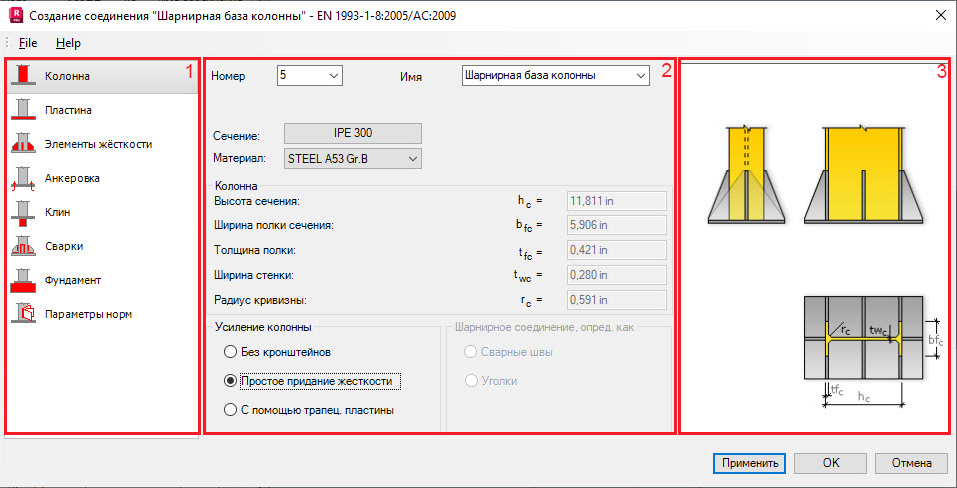

Диалоговое окно для создания узла «база колонны» (шарнирное соединение или защемление основания колонны) состоит из трех частей:
- Слева находятся опции для выбора компонента, используемого для определения стального узла:
- колонна;
- пластина;
- элементы жесткости (задается только при наличии в соединении элементов жесткости);
- анкеровка;
- клин
- сварные швы;
- фундамент;
- параметры норм.
- В центре можно задать параметры выбранного элемента стального узла.
- Справа находится окно графического просмотра созданного элемента узла «база колонны – колонна».
Количество закладок в этом диалоговом окне зависит от типа выбранного узла (с элементами жесткости или без них).
