Перед тем как выполнить оптимизацию энергопотребления для подробной архитектурной модели, подготовьте модель и убедитесь в том, что результирующая аналитическая модель энергопотребления является наиболее точной и полной.
Выполните следующие шаги в указанном порядке. Сведения по каждому этапу содержатся в разделах ниже.
В Revit используются следующие элементы, для которых выбрано свойство «Граница помещения»:
Изоляция элементов
Подробную информацию см. в разделе Создание аналитических моделей энергопотребления из архитектурных элементов.
Внеся изменения в архитектурную модель, можно повысить точность аналитической модели энергопотребления и сократить время обработки.
Например, можно использовать перекрытия для моделирования дорог или путей, а также стены для ландшафта.
Этот шаг позволяет пропустить такие элементы в процессе создания аналитической модели энергопотребления.
Этот шаг позволяет сократить время обработки, необходимое для создания аналитической модели энергопотребления. Подробную информацию см. в разделе Процесс создания аналитической модели энергопотребления.

Чтобы создать аналитическую модель энергопотребления из архитектурной модели, элементы здания должны быть в достаточной мере замкнутыми. Модель не обязательно должна быть непроницаемой. Небольшие зазоры и наложения являются естественной частью реальных архитектурных моделей. Их наличие ожидаемо и допустимо во время создания аналитической модели энергопотребления.
Однако, если над пространством отсутствует целая крыша или стена или если имеется большой зазор (более чем в два раза превышающий Разрешение аналитического пространства), необходимо устранить проблему.
Не все зазоры легко заметить. Не ждите, что вы найдете все зазоры на данном этапе. Просто попробуйте обнаружить явные нарушения.
Когда элементы модели в достаточной мере замкнуты, перейдите к шагу 4: создайте аналитическую модель энергопотребления и оцените результаты.
панель «Оптимизация энергопотребления»
(«Создать модель энергопотребления»).
Появится сообщение о том, что создание аналитической модели энергопотребления может занять длительное время, в течение которого программа Revit будет недоступна. Подробную информацию см. в разделе Процесс создания аналитической модели энергопотребления.
Когда аналитическая модель энергопотребления будет готова, она появится на виде «3D-модель энергопотребления».
Тонирование поверхностей появляется, если какой-либо из архитектурных элементов Revit (или его часть) находится вне основной траектории теплопередачи здания, например парапет стены или свес крыши. Все тонированные поверхности должны присутствовать там, где они необходимы.
Обратите внимание на элементы, свойство Граница помещения которых отключено. Эти элементы не учитываются во время создания аналитической модели энергопотребления, поэтому они могут быть причиной неправильного тонирования.
панель «Оптимизация энергопотребления»
(Удалить аналитическую модель энергопотребления).

Убедившись в том, что в аналитической модели энергопотребления содержатся все необходимые аналитические пространства и что аналитические поверхности расположены в подходящих местах, проверьте саму аналитическую модель энергопотребления на наличие зазоров между элементами.
Наличие небольших зазоров между элементами аналитической модели энергопотребления вполне ожидаемо; они не оказывают отрицательного влияния на расчет. Однако в случае, если эти зазоры велики или если значительные секции здания не полностью охвачены, необходимо увеличить значения параметров Разрешение аналитического пространства и Разрешение аналитической поверхности. В результате этого изменения увеличится время обработки. Также в модели может быть выявлено больше зазоров или отсутствующих элементов.
Подробную информацию см. в разделе Пространства в аналитической модели энергопотребления и Поверхности в аналитической модели энергопотребления.
панель «Оптимизация энергопотребления»
(«Параметры энергопотребления»).
Сохраняйте для этих параметров отношение, равное приблизительно 2:1. Минимальные значения для них составляют 6" и 3" (152,4 и 76,2 мм). Значения разрешения 8" и 4" (203.2 и 101,6 мм) обычно эффективны для наиболее подробных архитектурных моделей.

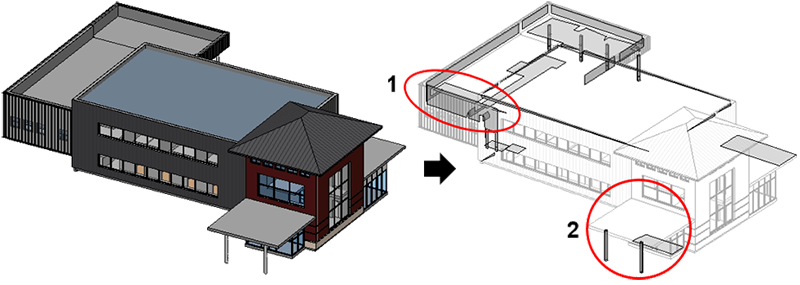

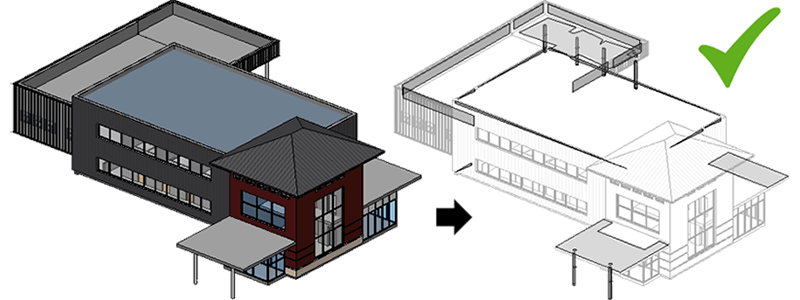

Например, на изображении ниже № 1 обозначает исходную, а № 2 — улучшенную аналитическую модель энергопотребления, которая получается в результате устранения выявленных проблем.
