Перед выбором стен, которые предстоит копировать для ведения мониторинга, задайте в диалоговом окне параметров копирования/мониторинга значения следующих параметров.
См. разделы Назначение параметров для копирования/мониторинга и Копирование элементов для мониторинга.
Линия привязки для выравнивания
При копировании стен для мониторинга, можно выбрать для скопированных стен трассу местоположения. Например, конструкция стен связанной модели содержит наружные стены, а инженер-строитель заинтересован только в сердцевине. В диалоговом окне «Параметры копирования/мониторинга» задайте новый тип, который соответствовал бы только сердцевине (например, «Бетонный блок 8''») и настройте линии привязки для выравнивания этого значения с параметром «Осевая линия сердцевины» или «Поверхность сердцевины: наружная».
Копировать окна/двери/проемы
Задайте этот параметр, если требуется, чтобы скопированная стена содержала вставленные проемы, в том числе проемы для вставленных объектов (таких как двери и окна). Проемы, созданные в скопированных стенах, основаны на экземплярах. Их размер и положение определяются свойствами экземпляра.

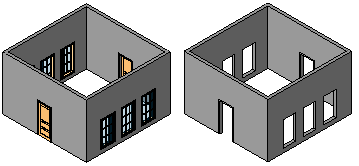

В следующем примере стены с дверями и окнами в архитектурной модели (слева) сохраняют соответствующие проемы при копировании в модель несущих конструкций (справа).
