Общие координаты

При объединении нескольких моделей и файлов в один проект необходимо использовать общие координаты, чтобы определить положение файлов по отношению друг к другу.

Проект Revit имеет внутренние координаты для всех содержащихся в нем элементов моделей. Эти координаты действуют только в пределах проекта. Этого достаточно при наличии автономной модели, положение которой не влияет на другие модели или площадку. Однако если требуется, чтобы данные о положении модели были включены в остальные связанные модели, необходимо использовать общие координаты.

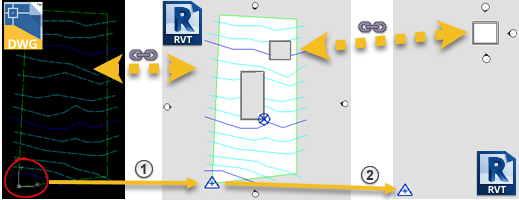

Используйте инструменты «Общие координаты», чтобы определить относительное положение разных файлов и убедиться в том, что их взаимосвязи сохраняются. Используйте инструмент Получить координаты или Передать координаты, чтобы определить положение общих координат, которым можно будет обмениваться между файлами.

Совет: В качестве общих следует использовать координаты только из одного файла. По нему будут определяться координаты для всех остальных файлов проекта. Нужно получить координаты из этого файла и передать их во все остальные.

Прим.: При совместной работе в Autodesk Construction Cloud невозможно передать общие координаты в связанную модель. См. раздел Получение общих координат при совместной работе в Autodesk Construction Cloud.

Рекомендации по использованию общих позиций

Если координаты для всего проекта определены в связанной модели или файле, например в модели здания со связанной моделью стройплощадки, следует получить координаты из связанной модели.

Если координаты для всего проекта заданы в главной модели, например в модели стройплощадки со связанными моделями зданий, следует передать координаты из главной модели в связанные.
