Режимы сопоставления для приборов

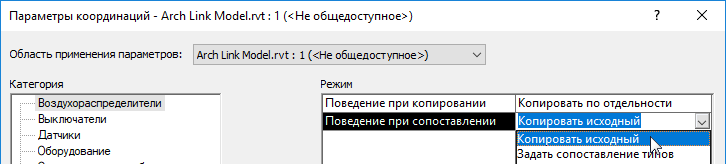

Перед копированием приборов из связанной модели в модель MEP или непосредственно в процессе копирования следует задать в диалоговом окне «Определение параметров координации» режим сопоставления для каждой категории приборов.

Копировать исходный

При копировании прибора в модель MEP скопированный прибор относится к тому же типоразмеру из семейства, что и исходный прибор в связанной модели.

Если модель MEP уже содержит типоразмер из семейства с таким же именем, к типу скопированного прибора добавляется номер. Если к скопированным приборам требуется применить тип из семейства, существующий в модели MEP, следует задать сопоставление типов, устанавливающее соответствие между типами в связанной модели и типами в модели MEP.

При использовании команды Копировать исходный для копирования прибора с привязкой к основе, в модели MEP он автоматически преобразуется в прибор с привязкой к грани. (Геометрические свойства исходного семейства приборов копируются в семейство приборов в модели MEP с привязкой к грани.) Это преобразование упрощает задание поверхностей в качестве основы для таких приборов в связанных моделях.

Прим.: В результате преобразования прибора с привязкой к основе в прибор с привязкой к грани в модели MEP зависимости и размеры, связанные с толщиной основы, больше не применяются. Если в семействе с привязкой к основе положение или геометрическая форма экземпляров зависят от толщины основы или той грани основы, на которой выполняется размещение, положение экземпляров нового семейства с привязкой грани в модели MEP может отличаться от положения экземпляров исходного семейства.

Задать сопоставление типов

При копировании приборов в модель MEP программа использует указанный режим сопоставления для каждой категории приборов. Этот режим сопоставления определяет соответствие между типами приборов в архитектурной модели и в модели MEP.

Например, можно указать, что все осветительные приборы, которые в архитектурной модели являются типовыми трофферами, в модели MEP будут определены как параболические трофферы 2x4. Посредством таких уточнений можно предоставить инженерам-механикам необходимую им подробную информацию и обеспечить наличие требуемых функциональных возможностей. Задание такого сопоставления типов перед копированием приборов в модель MEP позволяет упростить процедуру, снизить вероятность ошибок и сократить время операции.

Для каждого типа приборов в категории можно выбрать режим «Копировать исходный тип» или «Не копировать этот тип», можно также выбрать загруженный в модель тип семейства. Эти правила сопоставления типов будут применяться при копировании приборов в модель.
