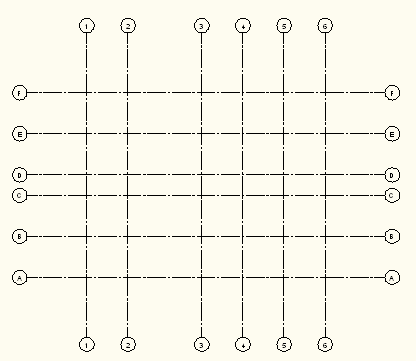

可以创建具有不同轴距尺寸的轴网。
- 单击“常用”选项卡
“增强型自定义轴网”。 或者，可以在“设计工具”选项板中选择“增强型自定义柱网轴线”工具。
- 在“柱网轴线”对话框中，单击“正交”或“弧形”单选按钮。
- 单击“上”或“弧形”选项卡。
- 在“轴距尺寸”/“轴距角度”下，在预配置值列表中单击所需值，以输入第一个轴距。
- 若要创建具有不同轴距尺寸的轴网，需要为每个轴距添加一行。若要为轴距添加新行，请在左侧列表中选择所需值并单击。 提示： 如果预配置值中不包括所需尺寸，可以在添加行后直接编辑该行，也可以编辑预配置默认值列表。
- 单击“左”或“圆弧”选项卡，然后使用相同的方法在此添加轴距。
- 如果需要，请设置轴网的其他特性。
- 按 Enter 键，然后在图形中插入轴网。 注： 在插入轴网后，可以手动缩短和延长轴距尺寸。新的轴距尺寸在“柱网轴线”对话框的输入表中将自动修改。
