创建定位到格线的柱的步骤

使用此步骤可以创建定位到某一轴线的柱，而且该柱具有在所选结构柱工具中指定的特性设置。该工具中指定的样式提供了柱的造型。在轴线上指定插入点时，造型将沿着当前 UCS Z 轴的正值方向进行拉伸，拉伸截止高度由该工具的“起点偏移”、“终点偏移”和“逻辑长度”特性确定。

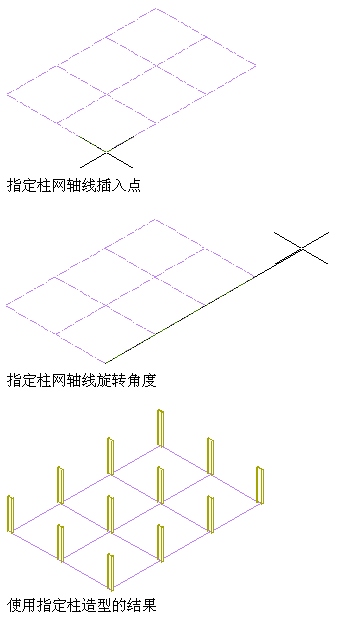

使用指定柱造型创建柱网轴线

1. 打开包含您要使用的结构柱工具的工具选项板，然后选择该工具。
   提示： 您可能需要滚动选项板才能显示所需的工具。选择工具之后，可以移动或隐藏“特性”选项板，以显示更大的绘图区域。
   注： 或者，也可以 依次单击“常用”选项卡 “构建”面板 “柱网轴线”下拉菜单 “柱”.
2. 将光标移至轴线上，使该轴线亮显并显示柱添加选项列表。（可按 Ctrl 键切换各选项。）
3. 在轴线上指定柱的插入点。

   如果希望...	则...
   在栅格中的特定节点添加一个柱	将光标移至该节点或其附近，然后单击鼠标。将会在距光标位置最近的节点处添加一个柱。
   将柱添加到栅格中所有节点	按 Ctrl 键，然后单击鼠标。
   在栅格上或栅格内的特定点添加一个柱	按 Ctrl 键两次，将光标移至要添加柱的点，然后单击鼠标。如果“特性”选项板上“在屏幕上指定滚动”的值为“是”，请移动光标根据需要将柱围绕其拉伸轴滚动，然后单击鼠标；或者为滚动角度输入值，然后按 Enter 键。 若从柱终点（顶部）向起点（底部）方向观察，可以看到正值使柱围绕其拉伸轴逆时针滚动。

4. 完成将柱添加到格线后，按 Enter 键结束命令。
   注意： 附着了很多柱的柱网轴线在屏幕上显示所需的时间可能比预期的长。原因是结构杆件带有可以用于结构分析的额外信息。
