以用户定义的轮廓创建柱的步骤

如果所需的自定义造型的柱在工具选项板或应用程序的结构杆件目录中不存在，可以创建具有用户定义线条轮廓的柱。可以使用下列闭合的、非自相交的线条对象作为柱轮廓：

• 圆和矩形
• 椭圆和样条曲线
• 闭合多段线
  提示： 可以将轮廓定义作为多段线插入到图形中，并将其用作柱轮廓。

1. 绘制自定义柱的轮廓的线条。
2. 单击“常用”选项卡 “构建”面板 “柱”下拉菜单 “自定义柱”。
3. 选择线条。
4. 定义柱的插入（基）点。
5. 在“转换为柱”对话框中，输入柱样式的名称。
6. 如果要删除新样式的源线条，请选择“删除布置几何图形”。
7. 单击“确定”。

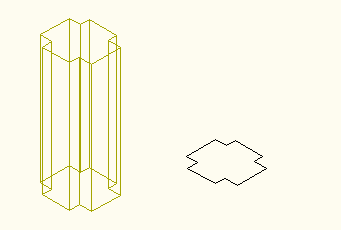

   柱将插入到图形中。同时，在“样式管理器”中创建新柱样式。

8. 使用“特性”选项板更改标注、位置和柱实例的其他特性，然后如果需要使用“样式管理器”更改设计规则、材质和新样式的显示特性。
