创建具有折弯线段的截面对象的步骤

使用折弯截面创建截面对象。

截面平面可以包含多个截面或折弯截面。例如，包含折弯的截面是从圆柱体切除扇形楔体形成的。

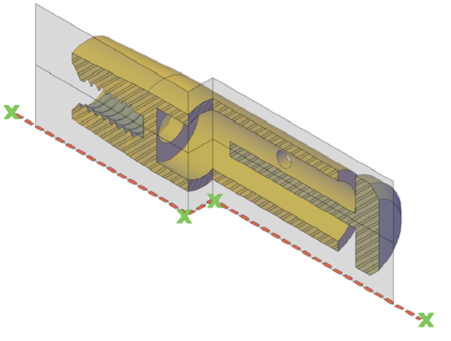

带有折弯线段的截面对象

1. 依次单击“建模”选项卡 > “实体”面板 > “截面平面”下拉列表 > “截面平面”。
2. 在命令提示下，输入 d（绘制截面）。
3. 指定截面对象的起点。
4. 指定第二个点以创建第一条折弯线段。

   从该点起，不能创建相交的线段。

5. 继续指定线段端点，然后按 Enter 键。
6. 在截面剪切方向上指定点。

将创建处于截面边界状态下具有多条线段的截面对象。活动截面已关闭。
