“几何空间调整设置”对话框

使用此对话框可以指定在“导线测量平差”对话框中显示的平差方法，默认平差方法以及在对话框中和图形中显示结果时所用的颜色。也可以使用此对话框指定调整时处理曲线数据的方式。

平差方法

指定在“导线测量平差”对话框中显示的平差方法，默认平差方法以及在对话框中和图形中显示结果时用于每种方法的颜色。

• 指南针：一种校正的方法，该方法假定由观测角度误差所导致的闭合误差与由测量距离误差所导致的闭合误差相同。根据直线的长度与导线测量的总长度之比来分布纬度和偏差中的闭合误差。
• 过渡：一种平衡导线测量的方法，该方法假定由观测角度的误差导致的闭合误差小于由测量距离的误差导致的闭合误差。 根据导线测量每个分支的纬度和偏差与整个导线测量的纬度和偏差总和之比来分布校正。
• Crandall：一种平衡导线测量的方法，该方法中所有角度误差分布在整个导线测量中，并且对于导线测量的所有平差均由修改导线测量距离引起。 对于每个直角边所做的距离修改将使其平方和最小。 对应于闭合误差的校正，假定闭合误差为随机并被正常分布，且先改正所有角度误差再改正例程。
• 授予线：仅用于打开导线测量。 根据以“导线测量平差”对话框中指定的起始点和闭合点定义的直线，缩放并旋转导线测量。

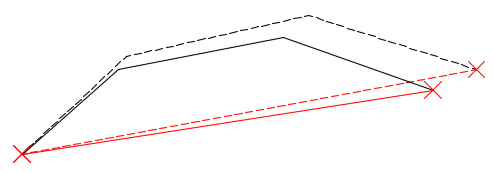

  在下图中，原始导线测量是纯黑色线，通过“授权线”方法调整的导线测量是黑色虚线。红色线不属于导线测量，但它们是参照线，用于显示旋转和缩放调整。



• 角度：指定“导线测量平差”对话框用于显示角度平衡结果的颜色。

调整曲线

该设置定义如何代表导线测量中的曲线数据进行平差。曲线本身不能调整，所以要将直线添加到导线测量以代表曲线，曲线将被删除。可以指定穿过弦添加直线还是在曲线交点处添加直线。

跨弦

创建一条穿过曲线的弦的直线。

若选择此方法，则代表曲线的各边将列为“导线测量平差”对话框中的“<边数> 弧”。

交点处

添加在曲线交点处相交的直线。

将切线延伸到交点

指定是否将导线测量相邻相切边延伸到曲线交点并合并各边。

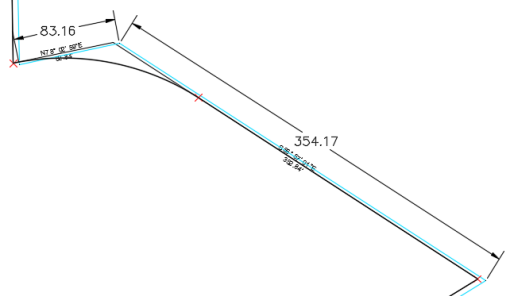

• “将切线延伸到交点”复选框处于选中状态时，表示曲线与相邻相切边合并。 在下图中，代表从交点到此点的曲线的边与导线测量中的相邻边合并。在图中使用尺寸以表示生成的边。



  合并的边与其合并组件列在一起，例如，“导线测量平差”对话框中的“<边数> 圆弧 2 - 直线”等。

• “将切线延伸到交点”复选框处于清除状态时，代表曲线的各边不与相邻相切边合并。 在下图中，代表从交点到此点的曲线的边不与导线测量中的相邻边合并。在图中使用尺寸以表示生成的边。



  例如，在“导线测量平差”对话框中，代表曲线的各边被列为“<边数> 圆弧 1”和“<边数 > 圆弧 2”。
