使用“导线测量编辑器”通过输入数据或选择图形中的多段线来创建二维导线测量。在输入数据后，可以将导线测量数据发送到“导线测量调整”对话框以应用调整方法。
图形预览和对象插入

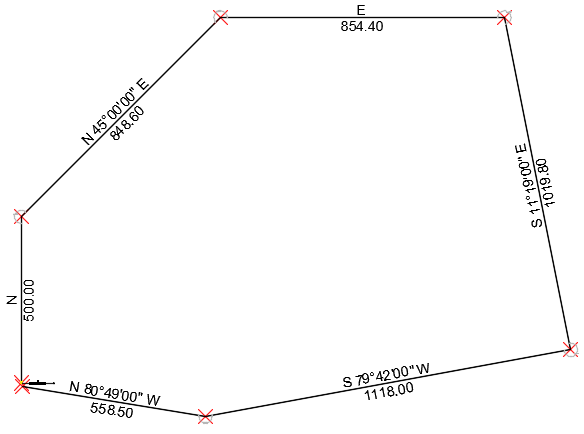

在导线测量编辑器中输入导线测量数据时图纸中会显示图形，如下所示。
输入数据时可以指定要在图形中创建点、线还是点和线。在关闭“导线测量编辑器”后，这些对象仍将保留在图形中。
“导线测量编辑器”的缩放设置可以指定控制图形的视图。如果缩放设置已设置为“缩放当前行”，则在根据需要输入导线测量侧的数据时会更改图形，从而在图形窗口中显示导线测量图形。或者您可以指定缩放视图以显示导线测量的延伸范围或不进行缩放。
输入数据的一般指导原则
通过在图形中选择现有多段线或手动输入已知数据，可以将数据加载到“导线测量编辑器”。 可以使用多种格式和数学方程式输入导线测量数据。
- 使用 Tab 键、Enter 键或箭头键在各单元之间导航。
- 调整导线测量不会影响在导线测量编辑器中输入的值。
- 如果未指定初始后视，将使用默认的东点（AutoCAD 0 度）后视。如果要从方位角开始转向，请在第一行 的 “角度” 字段中输入 N 或 S。
- 若要使用测量单位而不是当前图形单位，则可以在值后面输入后缀。支持下列单位：
- 英尺: '
- 米: m
- 链：c
- 杆：r
- 瓦拉（德州）: v
注： 1 瓦拉 = 33 1/3 英寸。
- 链接：l
直接在值后面输入后缀，无需添加额外空格。例如，若要输入 10 英尺，则输入 10'。
注： 英尺和米的转换取决于“图形设置”对话框的“单位和分带”选项卡中指定的参数。如果将“图形单位”设定为： 并将“英制到公制的转换”设定为： 且后缀为： 则距离转换为： 英尺 美制测量英尺 m 米转换为美制测量英尺 英尺 国际英尺 m 米转换为国际英尺 米 美制测量英尺 ' 美制测量英尺转换为米 米 国际英尺 ' 国际英尺转换为米
使用数学方程式计算导线测量参数
可以使用多种数学方程式来计算导线测量参数值。在定义导线测量时，方程式允许您输入已知数据，例如几何空间点的相对位置。
以下运算符有效：
- +
- -
- /
- *
