创建破碎

破碎效果可以复制对象，并将副本拆分为多个部分，称为碎片。根据您选择创建的碎片类型，可以通过动力移动碎片或者为它们的移动设定关键帧。

若要访问“破碎”(Shatter)效果，请在“FX”菜单集中选择“效果”(Effects) > 。

破碎提供以下三种打破对象的方法：

• 曲面破碎(Surface Shatter)
• 实体破碎(Solid Shatter)
• 裂缝破碎(Crack Shatter)

重要说明

• 若要破碎多边形对象，必须先删除对象的历史（“编辑 > 按类型删除 > 历史”(Edit > Delete by Type > History)），然后再创建“破碎”(Shatter)效果（“效果 破碎”(Effects > Shatter)）。
• 如果移动碎片或碎片的父对象，系统会为动力学模拟将碎片的值保存为初始状态。如果此操作在非开始帧位置执行，碎片会将动力学模拟的结果保存为初始状态。将模拟回放到对象位置调整之前的开始处。

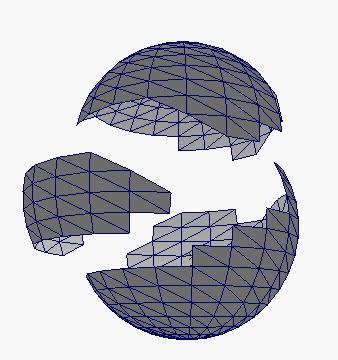

曲面破碎(Surface Shatter)

“曲面破碎”(Surface shatter)沿多边形边界断开选定对象。使用“曲面破碎”(surface shatter)可以将一个对象断开为单独的多边形。

创建“曲面破碎”(surface shatter)

1. 选择要破碎的对象。

   可选择 NURBS 或多边形对象。对象可以是开放曲面，也可以是闭合曲面。

   注：

   破碎对象之前，NURBS 曲面就已细分。结果是一个多边形对象。

2. 选择“效果 > 破碎”(Effects > Shatter) > 。
3. 在“创建破碎效果选项”(Create Shatter Effect Options)窗口中，单击“曲面破碎”(Surface Shatter)选项卡。
4. 按设定破碎选项中所述，设定选项。
5. 单击“创建”(Create)按钮。

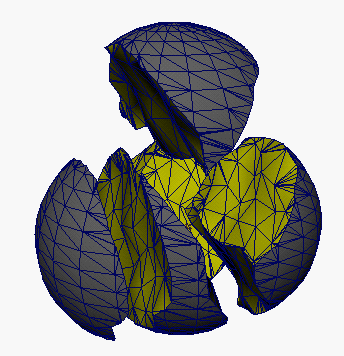

实体破碎(Solid Shatter)

实体破碎将断开对象的曲面，但会保留内部多边形，并创建实体碎片。该操作不会沿多边形边界断开对象，因此破碎的碎片边更加逼真。

创建“实体破碎”(solid shatter)

1. 选择要破碎的对象。

   可选择 NURBS 或多边形对象。对象必须是闭合曲面。

2. 选择“效果 > 破碎”(Effects > Shatter) > 。
3. 在“创建破碎效果选项”(Create Shatter Effect Options)窗口中，单击“实体破碎”(Solid Shatter)选项卡。
4. 按设定破碎选项中所述，设定选项。
5. 单击“创建”(Create)按钮。

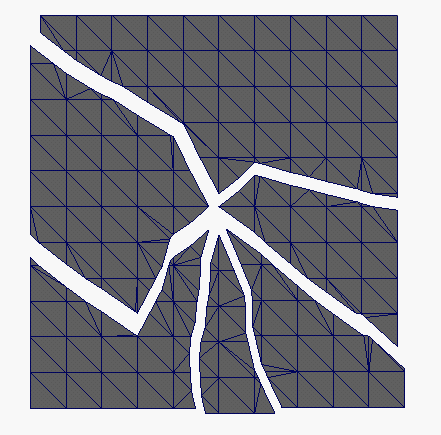

裂缝破碎(Crack Shatter)

裂缝破碎创建从选定点延伸而出的裂缝。可以在开放的多边形对象上使用裂缝破碎。

创建“裂缝破碎”(crack shatter)

1. 选择要破碎的对象。

   必须选择多边形对象，且该对象必须是开放的曲面。

2. 将指针移动到对象上，然后单击鼠标右键并从弹出菜单中选择顶点。
3. 拖动以选择顶点。

   裂缝从选定顶点延伸而出。

4. 选择“效果 > 破碎”(Effects > Shatter) > 。
5. 在“创建破碎效果选项”(Create Shatter Effect Options)窗口中，单击“裂缝破碎”(Crack Shatter)选项卡。
6. 按设定破碎选项中所述，设定选项。
7. 单击“创建”(Create)按钮。

设定破碎选项

在创建破碎之前，设定破碎选项。根据创建的破碎类型，选项会略有不同。

• 破碎选项
