边缘匹配选项

边缘匹配选项可以确定曲面曲线与来自已选线框的曲面的拟合程度。

PowerShape 将基于已选线框创建一个由横向线和纵向线组成的初始网络。

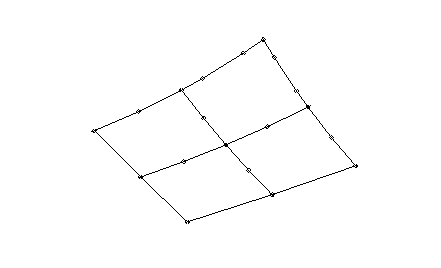

考虑如下线框：

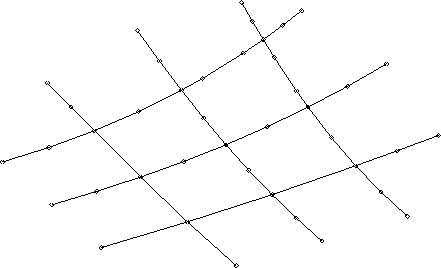

此线框的初始网络如下：

然后，PowerShape 会检查每个点是否处于横向线和纵向线的交汇处，并根据需要增加额外的曲面点和曲线。PowerShape 的工作方式取决于您选择的边缘匹配选项。可从以下选项中选择：

• 无 - 如果相应的跨具有相同数量的点，此选项将会匹配点。

  如果跨具有相同数量的点，则新曲线将穿过相应的点。没有新点增加到曲面中。

• 切线方向 - 通过匹配具有相同切线方向的点（不位于横向和纵向的连接处的点）来增加新的曲面曲线。

  PowerShape 检查点的方式类似于“圆弧长度”选项，只不过是比较这些点处的切线方向。

  效果是新曲线将跟随拐角等特征，而不是在给定的线框之间有一定间隔。

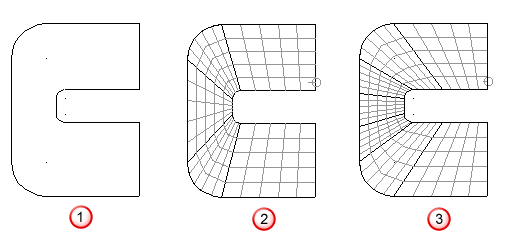

  下面几幅图分别显示的是原始线框 、使用切线方向选项创建的曲面 ，以及使用圆弧长度选项创建的曲面 。使用“切线方向”选项时，在切线方向相等的位置匹配点。



• 曲线宽度 - 此选项类似于“圆弧长度”选项。“圆弧长度”沿跨比较点。此选项将跨和点投影到从每条曲线的开始到结束的一条直线上，然后沿这些直线而非跨比较点。
• 圆弧长度（默认）- 通过沿跨的长度匹配点（不位于横向和纵向的连接处的点）来增加新曲面曲线。

  如果一个点位于沿跨的 x% 处，那么 PowerShape 将检查是否有其他点位于沿相应跨的大约 x% 处。

• 重新分布点 - 有时默认选项将会产生褶皱曲面，其中有太多内部曲面曲线会紧密靠在一起。当从许多曲线创建曲面，并且每条曲线上的点分布不同时，往往会出现这种情况。

  选择“重新分布点”可在每个跨内重新分布点，以使跨的形状大致相同。点数也会增加，以使每条曲线的点数与点数最多的曲线相同。

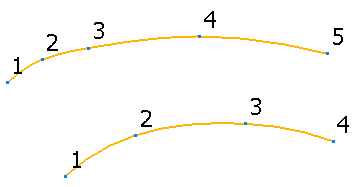

  例如，考虑下图：

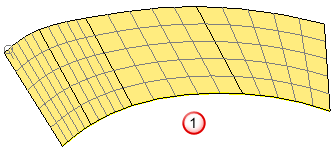

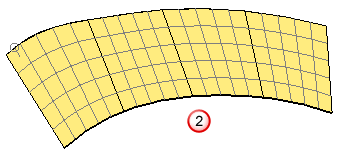

使用“圆弧长度”（默认）选项。	使用“重新分布点”选项。

注： 虽然通过重新分布点生成的曲面通常会更光顺，内部曲面曲线更少，但却可以改变曲线的形状，从而使曲面可能会偏离原始几何形体。

如果跨具有不同数量的辅助曲线，则使用默认的“圆弧长度”选项创建曲面。
