编辑孔的示例

以下示例显示如何编辑孔：

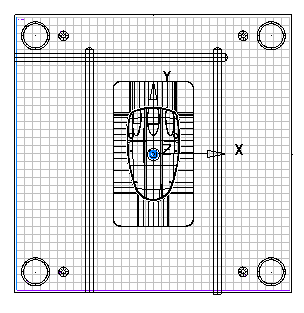

1. 要查看已创建的孔，请单击“编辑孔”。这将打开编辑孔模式。将在模具板上绘制孔。



2. 单击孔以将其选中



3. 按如下所示编辑孔：
   • 要反转钻孔方向，请单击“反转” 按钮。这会将钻孔位置更改为模具板的相反面。

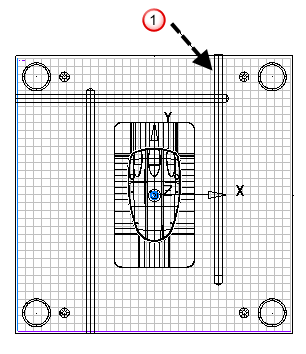

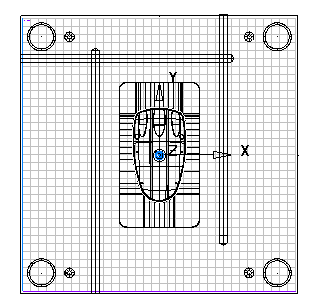

     在该示例中，右侧的孔应从底部进入板。您可以单击“反转” 按钮更正孔的方向。

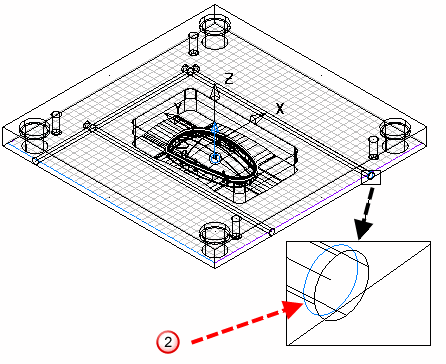

   • 您可以通过拖动其编辑手柄来更改选定孔的尺寸。在该示例中，选择了已钻的孔 。您可以通过拖动孔末端的手柄来编辑其直径。



   • 您还可以使用“编辑已选孔”对话框编辑一个或多个孔。要显示此对话框，请单击“修改” 按钮，或双击孔中心的直线。
   • 在编辑孔模式下，不能编辑冷却孔的位置或将其删除。要编辑孔的位置或将其删除，请单击“编辑直线” 按钮以转到直线编辑模式。移动冷却孔的唯一方法是移动需要该孔的布局。如果编辑布局线，将会使用默认孔值重新创建其孔，以前对孔所做的任何编辑都将丢失。
   • 如果孔太长无法从一个端点钻孔，则可以将其转变为通孔。通孔是从两端进行钻孔的孔。可以通过两种不同类型的孔定义通孔。

     如果希望创建一个通孔，请单击“通孔” 按钮。将在两个孔相交处增加手柄。

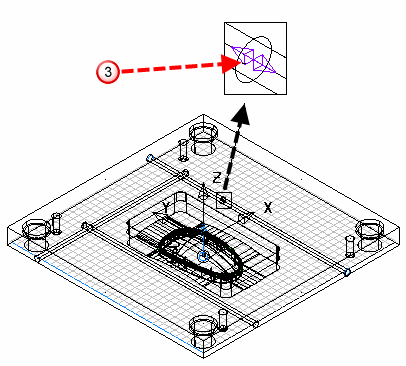

     您可以拖动手柄 以编辑两个孔分离的位置。

   • 如果您希望撤消使用“通孔”按钮 创建的通孔，请单击“非通孔” 按钮。如果反转通孔，则非通孔是其变为通孔之前的孔。
