创建标准体素曲面

创建标准体素曲面的步骤：

1. 单击“曲面”选项卡 >“创建”面板，然后选择所需的标准体素类型。选择：

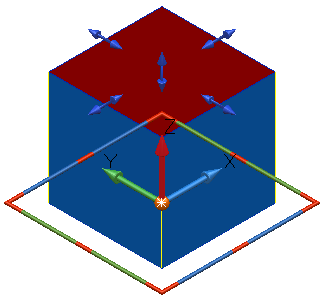

   • 矩形块 - 用于创建挤出矩形（具有开放末端）：

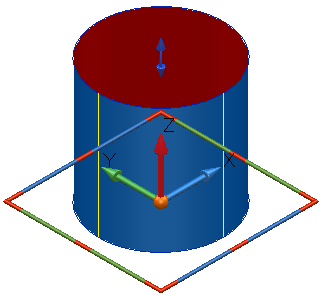

   • 圆柱 - 用于创建圆柱曲面（具有开放末端的挤出圆）：

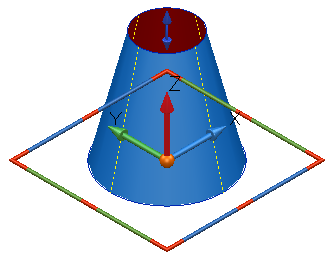

   • 圆锥 - 用于创建圆锥曲面（具有开放末端）：

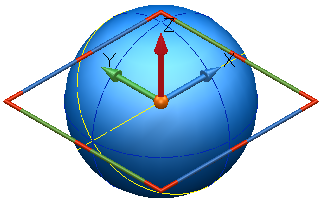

   • 球 - 用于通过绕球的轴旋转半个圆来创建球形曲面：

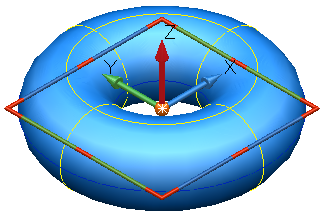

   • 圆环 - 用于绕圆外部的轴旋转一个圆来创建圆环曲面。

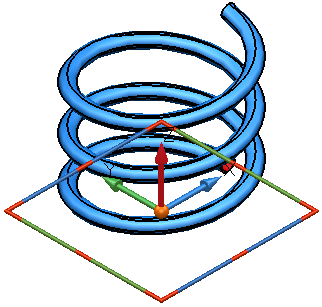

   • 弹簧 - 用于创建曲面弹簧标准体素。

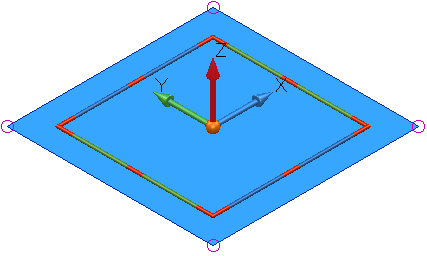

   • 平面 - 用于创建矩形、平面曲面：



2. 在屏幕上输入位置以创建所需类型的默认标准体素。

   可以随时通过单击快速访问工具栏上的 退出曲面创建模式。在指定曲面的原点之后才会创建曲面；如果在定位曲面之前单击 ，则不会创建任何曲面。

3. 编辑新曲面：
   • 使用图形手柄。
   • 在曲面上单击鼠标右键并从上下文菜单中选择“修改”。
   • 双击该曲面。

   如果单击刚创建的曲面，可以开始编辑该曲面；如果单击图形窗口中的其它地方，则会在该位置创建相同类型的曲面。

   如果要创建其它标准体素曲面，请从“曲面”选项卡 >“创建”面板中选择它，光标会发生变化以指示接下来要创建的曲面类型。

您还可以在输入原点之前指定标准体素的尺寸，使用“命令”窗口创建曲面标准体素。

例如，要创建原点位于 0 0 0 的矩形块，则在“命令”窗口中键入以下内容：

create surface block

length 45

width 67.89

height 43

0 0 0

如果不指定尺寸，将使用默认值。可以指定以下尺寸：

radius

width

长度

height

minor_radius

major_radius

base_radius

top_radius
