创建挤出曲面

您可以通过单个或多个线框或文本对象创建挤出曲面。

创建挤出曲面的步骤：

1. 选择要挤出的线框或文本对象。

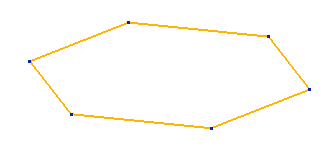

   以下示例显示了一个线框多边形：



2. 单击“曲面”选项卡 >“创建”面板 >“挤出”。

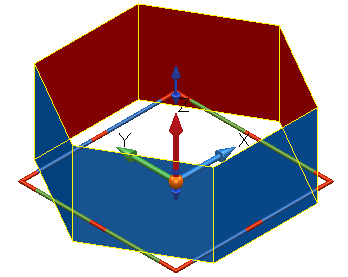

   如果选择了单个线框或文本对象，则该对象将被挤出以形成曲面：



   如果选择了多个线框或文本对象，则“挤出尺寸”对话框将会显示。使用此对话框可以设置挤出曲面的尺寸。



   例如：

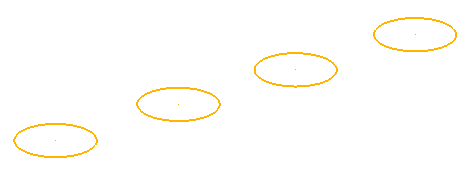

1. 选择下列线框对象：

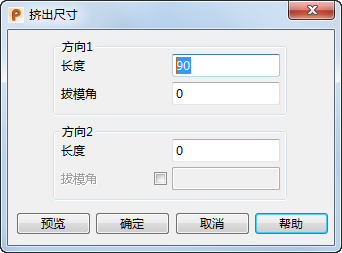

2. 为挤出实体输入以下值：

   方向 1 - 长度 - 这是挤出长度。如果“方向 2”下的“长度”值不为零，则挤出长度可以为零。

   拔模角 - 这是挤出实体的基础曲线与另一端的曲线之间的拔模角。此角度通过垂直于曲线的主平面或最佳拟合平面的轴来测量。

   方向 2 - 长度 - 激活平面以下的挤出长度。

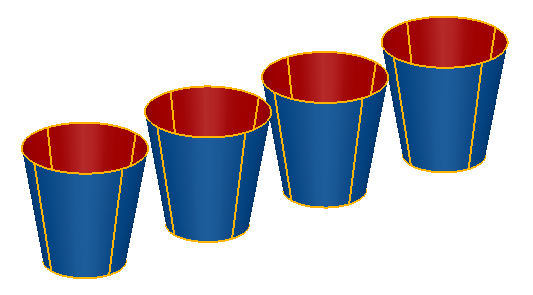

3. 单击“预览”查看挤出曲面：

   您可以更改“长度”和“拔模角”的值，然后再次单击“预览”以更新曲面：


4. 单击“确定”接受已预览的曲面并关闭对话框。

有关编辑挤出曲面的信息，请参见以图像方式编辑标准体素。

如果线框或文本为非平面，则挤出在与主平面垂直的轴的正方向上。如果线框或文本为平面，则挤出垂直于线框或文本所在的平面。您可以更改此默认设置，方法是：在“文件”>“选项”>“应用程序选项”>“对象”>“曲面”对话框上取消选择“创建的挤出体垂直于平面底部”选项。

默认情况下，用于创建挤出曲面的线框或文本将从模型中删除。您可以使用“挤出”对话框的“绘制”选项卡，再次将线框或文本增加到模型。上述对话框可通过双击曲面来显示。若要在任何时候创建挤出曲面时，都使线框或文本保留在模型中，请在“文件”>“选项”>“应用程序选项”>“对象”>“曲面”对话框上选择“保留线框”选项。
