对齐项目

使用“编辑”选项卡 >“对齐”面板上的选项可指定模型中项目的对齐定位、曲线的放置，或伸长线框对象。

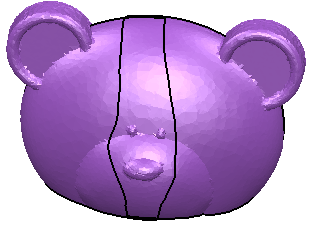

在模型中大致对齐项目的步骤：

1. 单击“编辑”选项卡 >“对齐”面板 >“项目”以显示“对齐项目”对话框。

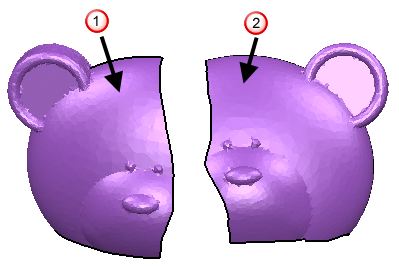

2. 选择对齐定位对象 。对齐定位对象是移动的对象。
3. 选择固定对象 。固定对象不会移动。



   如果需要，您可以通过单击“分割视图” 按钮将项目分割成单独的视图。仅当您选择了对齐定位和固定项目后，此按钮才可用。

   单击“分离视图”按钮可在对话框上启用以下按钮：

	连接查看 - 单击该按钮可将对齐定位项目视图与固定项目视图连接在一起。可以将链接的视图一起平移、旋转和缩放。仅在您使用分离视图时，此按钮才可用。
	匹配视图 - 单击该按钮可以平移和缩放对齐定位视图以匹配固定视图。仅在您使用分离视图时，此按钮才可用。
	预览 - 单击该按钮可显示在单个查看中显示对齐定位的预览。仅当定义了所有对齐定位点时，此按钮才可用。

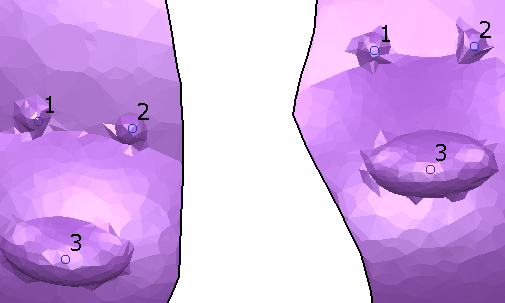

1. 选择对齐定位和参考对象上的点以定义点组。必须至少定义三组点；信息面板会告知您是否选择了足够多的点。

   按下列方法之一选择点：

   • 对齐定位对象上的所有点，随后是参考对象上的所有点。
   • 成对的点，一个位于对齐定位对象上，另一个位于参考对象上。



2. 适当地调整选择的点。您可以通过单击来删除现有对齐定位点。

   光标将变为 ，指示已将光标悬停在可以删除的点上。

3. 单击“应用”。对齐定位对象将移动，以便对齐选定的点。



   继续选择对象和点以调整对齐定位（如有必要）。

4. 单击“确定”接受应用的更改并关闭对话框。



   注： 在模型中大致对齐项目后，可以使用“最佳拟合”选项执行更加精确的对齐。
