装配的规划是材料设置清单。此表列出了装配使用的部件/子装配。
您可以按照如下所述创建一个材料清单，或一个嵌入材料设置清单，如果您安装了 Microsoft Excel。
创建装配规划的步骤：
- 请确保“绘图选项”对话框“规划”页面上的Drafting“使用电子表格创建规划”选项未选定。
- 单击“注释”选项卡 >“表格”面板 >“孔”。
- 在“规划选项”对话框中，选择“装配”选项。

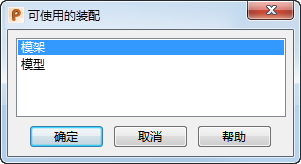

如果模型中有两个或更多装配，使用“可用装配”对话框选择要用于创建规划的装配：
- 单击“确定”。
如果装配位于激活绘图视图中，规划会对部件贴标签，而使用这些标签的引出序号会在绘图视图中标记这些部件。您可以在“选项”对话框的“引出序号”页面选择引出序号的形状。

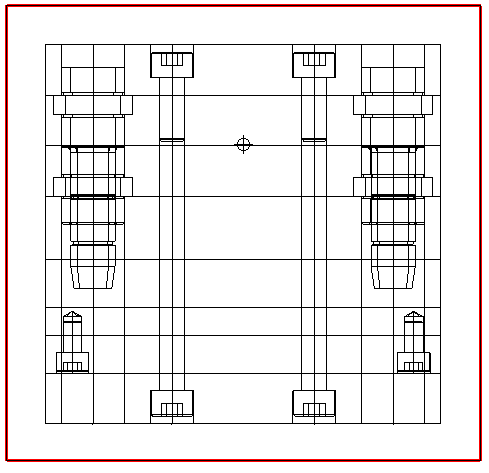

此处展示的是激活视图中的装配：
为此装配创建了如下规划：
规划汇总了使用相同部件定义创建的所有部件。
规划可以包含以下各列：
- 标签 - 引出序号使用此标签标记部件。
- 零件 - 用于定义部件的部件名称。
- 目录 - 目录的名称（如果部件选自 Toolmaker 的目录）。如果没有目录名称，部件将被列为用户定义。如果部件已被修改，其目录名称标有星号。
- 材料 - 部件的材料。
- 数量 - 从相同的注册部件定义的部件数量。
提示： 如果创建的规划为空，且绘图中没有增加引出序号，请使用上下文菜单检查该视图是否“激活”。
