关于材料设置清单

材料设置清单 (BOM) 是装配中所用部件的列表，以表格形式显示。此表格可作为 OLE 文件嵌入到绘图中，或另存为 Microsoft Excel 电子表格。

创建嵌入式材料设置清单的步骤：

1. 单击“绘图”选项卡 >“绘图”面板 >“新的”。
2. 使用“绘图”选项卡 >“视图”面板选项，为想要设置标签的激活装配创建视图。

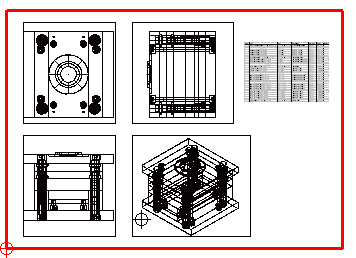

   以下示例展示了一个包含 4 个视图的装配：



3. 单击“注释”选项卡 >“表格”面板 >“零件列表”。

   数据将根据激活装配生成，并显示在“材料设置清单”对话框中：

   • 基于圆形标准体素（圆锥、圆柱、圆环或弹簧）的部件将使用“长度”x“直径”指定。
   • 最佳拟合边界框用于指定不基于标准体素的部件的尺寸。这将为定位于复合角度的部件（例如，滑块）提供准确的尺寸。
   • 如果部件的零件编号和样本相同，但描述不同，则描述将被忽略。
4. 使用“材料设置清单”对话框创建嵌入式材料设置清单。
