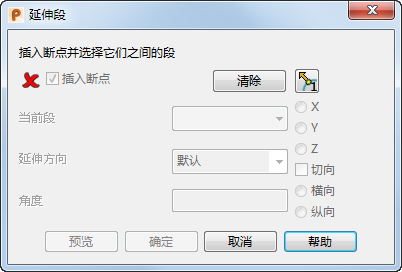

使用此对话框可以将复合曲线分割为较小的分段，并使用它们来定义延长曲面中的横向方向。

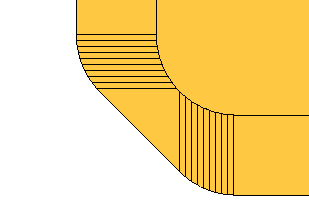

在下图中，可以看到圆拐角处具有延长曲面的分段：
我们将向您展示如何使用该对话框在拐角处改进此延长曲面。
插入断点 - 选择此选项后，您可以从复合曲线插入和删除断点。
要插入断点，请单击复合曲线上的位置。

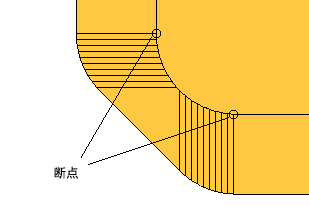

我们在拐角处插入了两个断点：
要删除某个断点，请按住 Ctrl 键并单击该断点。
输入断点后，请禁用“插入断点”选项。
清除 - 单击此按钮可清除所有辅助曲线。
和
切换 - 单击它们可切换断点的方向。有关更多详细信息，请参见“分离段”对话框。

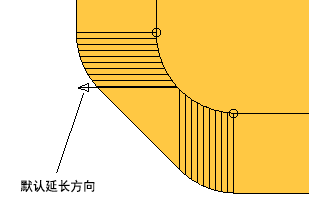

当前段 - 从组合框中选择一个分段。该分段将在模型中高亮显示，并且显示有一个箭头，用于指示默认的延长方向：
延长方向 - 从列表中选择方向：
- 默认 - 使用“曲面延长”对话框中指定的方向。您可以反转横向的方向。
- 曲线法线 - 使用沿复合曲线法线的方向。
- 沿轴 - 使用沿对话框中所指定的轴的方向。
- 曲面内部 - 使用沿曲面的内部曲线的方向。
选择某个选项时，箭头将变为指定的方向。

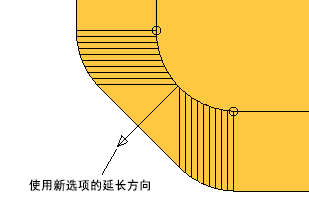

在我们的示例中，我们选择“曲线法线”选项：
要将横向的方向反转为复合曲线的相反侧，请单击箭头。
角度 - 这是从已有曲面投影新曲面段的角度。

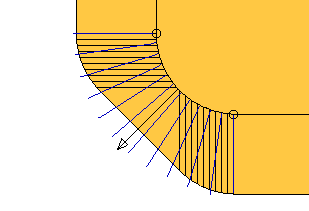

预览 - 此选项将显示整个延长曲面内横向的方向。
确定 - 保存更改并关闭对话框。

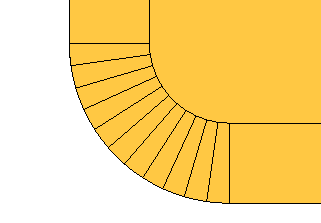

要预览新的延长曲面，您需要在“延长曲面”对话框中单击“预览”。
注： 在以下情况下，标记箭头会放置在中间点处
- 跨仅有两个点。
- 已有中间点与端点重合。
