“识别模具镶嵌块”页面 - 侧型芯

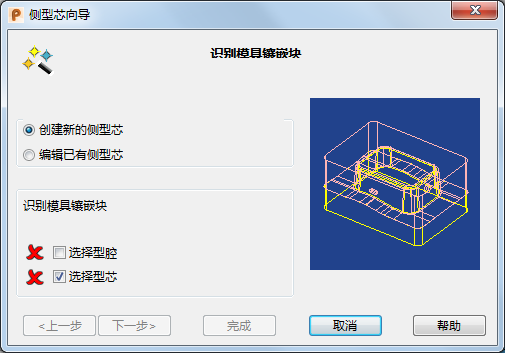

如果在“选择型芯类型”页面上选择“侧型芯”，将显示此对话框。

在以下情况下会跳过此向导页面：

• 如果可以选择两个镶嵌块且模型中没有侧型芯特征，“识别模具镶嵌块”页面将从向导中忽略。
• 您的模型中具有名称为 DW_CORE 和 DW_CAVITY 的实体或部件。如果这些这些实体未被隐藏或处于已关闭的层上，则将自动选中它们。（具有这些名称的实体由通过 Toolmaker 运行的“自动模具镶嵌块向导”自动生成。）

使用此页面可通过以下选项选择型芯和型腔板块的模具镶嵌块：

• 创建新的侧型芯：
  1. 选择“创建新的侧型芯”选项。
  2. 单击“选择型芯”以选择型芯板块的模具镶嵌块。

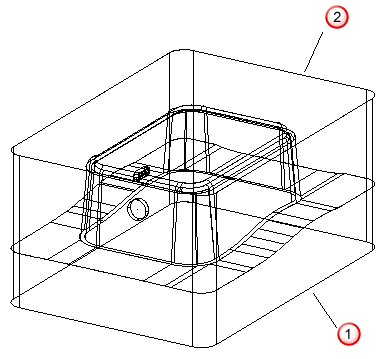

  3. 选择实体上的型芯。
  4. 单击“选择型腔”。
  5. 选择实体上的型腔 。



     您可以选择通过公共面相连的任意两个实体或部件。

     当您选择非单实例部件时，将显示选择了多个实例部件对话框。

  6. 单击“下一步”以转至分模面选择页面。
• 编辑已有侧型芯：

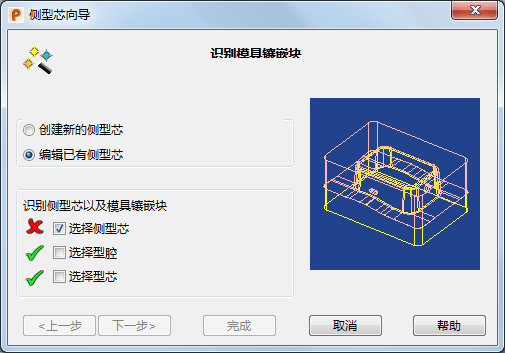

  1. 选择“编辑已有侧型芯”选项。对话框会显示另外一个选项：
  2. 选择“选择侧型芯”。此选项在您选择“编辑已有侧型芯”选项后变为可用。
  3. 选择已有侧型芯实体或部件。选择要进行编辑的侧型芯后， 变为 。
  4. 单击“下一步”以转至分模面选择页面。
