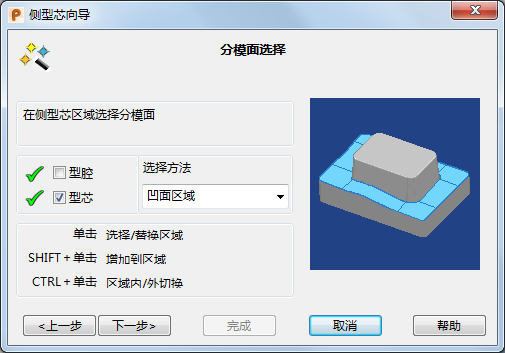

使用此页面可在模具镶嵌块上选择型芯和型腔板块的分模面。
- 选择“型芯”。该板块的模具镶嵌块会显示在屏幕上，而另一个会暂时从屏幕中删除。
- 选择型芯板块上的分模面。

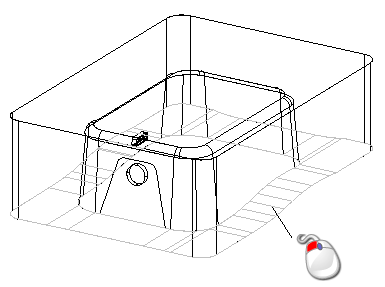

当您将光标移动到模具镶嵌块上时，相关区域将高亮显示
。您可以在这些区域中选择分模面。

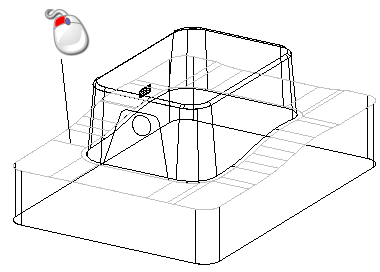

- 如果单击高亮显示的区域，则它将被选定并会改变颜色。任何已选区域都将从选择中删除。

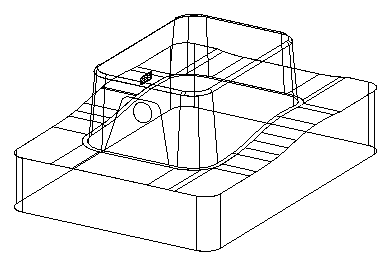

- 在阴影模式下可以更轻松地查看已选区域。
- 您可以使用 Shift 和 Ctrl 键从当前选择增加和删除区域，如向导上所示。
- 您可以使用方框选择来选择区域。只有方框内的整个面才会被选中，从而使您可以更轻松地选择一组面。还可以将方框选择与 Shift 键和 Ctrl 键一起使用来增加和删除区域。
四个“选择方法”选项可确定要高亮显示哪一类型的区域：
- 凹面区域 - 高亮显示模具镶嵌块上的凹面区域。
- 凸面区域 - 高亮显示模具镶嵌块上的凸面区域。
- 连续区域 - 此选项会选择相切连续的曲面的区域。
- 单个面 - 仅高亮显示单个面。

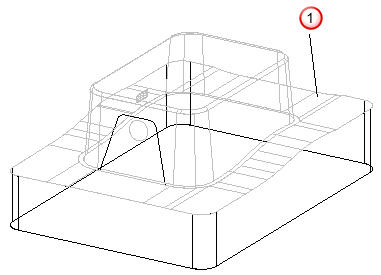

- 使用“单个面”选项选择以下面。
- 选择“型腔”并选择该模具镶嵌块上的分模面。现在，您可以拾取分模面的零件，而不是选择所有分模面。
- 单击“下一步”转到“倒扣区域选择”页面。
