创建拉延筋曲面

“拉延筋”曲面是一个脊构造，用来在成形过程中将金属部件保持在位。它通常在零件的拐角处创建：

1. 选择“曲面”选项卡 >“制造”面板 >“工具”>“拉延筋”，以显示“拉延筋创建”对话框。

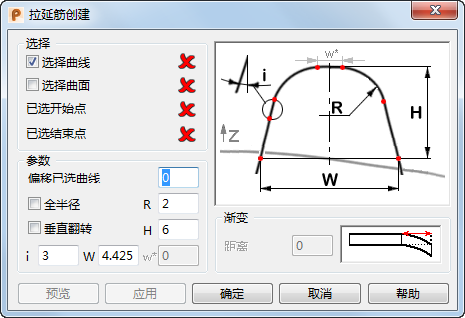

2. 使用此对话框中的选项来定义拉延筋：



   选择 - 此部分中的选项用于选择要用于创建拉延筋曲面的曲线、曲面和点：

   • 已选曲线 - 选择此选项，然后选择要使用的曲线。
   • 已选曲面 - 选择此选项，然后选择要使用的曲面。
   • 已选开始点 - 图标从 变为 ，表示已选择开始点。
   • 已选结束点 - 图标从 变为 ，表示已选择开始点。

   参数 - 此部分中的选项用于通过调整参数来更改拉延筋曲面的形状和尺寸：

   • 偏移已选曲线 - 按输入的值偏移选定曲线。
   • 全半径 - 选择此选项可将半径 R 应用到轮廓，并将 w* 设置为零。
   • R - 轮廓的半径。
   • 垂直翻转 - 选择此选项可在 -Z 方向创建拉延筋。
   • H - 轮廓的高度。
   • i - 轮廓侧面的角度。
   • W - 轮廓的宽度。
   • w* — 轮廓顶部的宽度。在选中“全半径”后，该值自动设置为零。

   预览 - 选中可预览结果。您可以进行更改并再次预览。

   应用 - 选择可应用结果。

   渐变 - 使拉延筋曲面端部在一段指定的距离上逐渐变细：

   距离 - 指定发生渐变的距离。

3. 如果“拉延筋”正确无误，单击 “确定”。
