关于引出序号

引出序号是一个标签，标签上带有指向绘图中某个区域的箭头。引出序号和指针通过直线连接，这条直线称为尺寸线。

您可以使用引出序号：

• 确定模型的零件。
• 描述模型上的特征。
• 将表示键的带编号标签增加到材料设置清单或类似表格中的信息中。

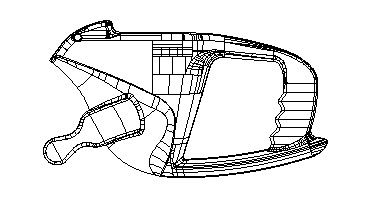

例如，以下电锯手柄在该侧的支撑手柄上有一个圆倒角曲面：

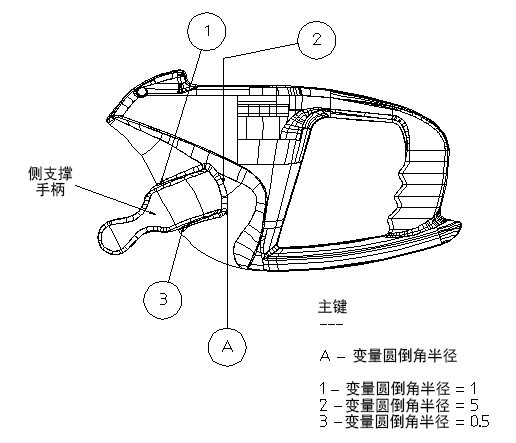

您可以使用引出序号标记模型以显示详细信息。右下角提供了一个键，用于解释每个引出序号的代码：

通过本示例可以发现，您可以创建不同类型的引出序号。
