编辑引出序号

引出序号的标签是一个符号（由单个对象组成），其指示器是一条直线。

可以移动引出序号或尺寸线，编辑引出序号中的文本，添加其他尺寸线，以及修改折线式尺寸线。

移动引出序号的步骤：

1. 单击并拖动引出序号到新位置。

   在本例中，向左上方拖动了引出序号。



2. 释放鼠标按钮以确认新位置。

   尺寸线将自动更新：



移动引出序号的尺寸线的步骤：

1. 单击并拖动尺寸线的末端到新位置。

   在本例中，将末端拖动到了引出序号的右侧：



2. 释放鼠标按钮以确认新位置。

   尺寸线将移到新位置：



   尺寸线与引出序号接触的位置将自动更新。

编辑引出序号文本的步骤：

1. 选择引出序号的标签。



   标签是一个符号。

2. 单击“开始”选项卡 >“实用程序”面板 >“转换”>“符号”以将符号转换为文本。
3. 编辑文字。

为引出序号添加其他尺寸线的步骤：

1. 选择引出序号的标签。



2. 在标签上双击以显示“增加尺寸线”对话框：



3. 在此对话框中单击一个尺寸线头。

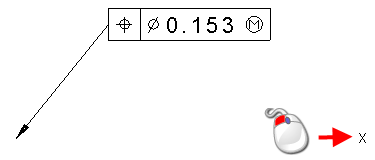

4. 单击希望尺寸线的指示器所在的位置：



   新的尺寸线将从标签的最近边离开引出序号。

   您可以强制尺寸线离开具有方框标签的引出序号的拐角。通过在“选项”对话框的“引出序号”页面上启用“置引线于框角”选项来完成此操作。

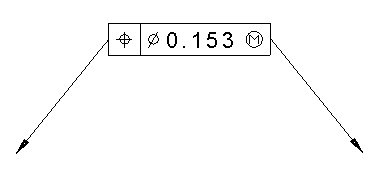

   系统将从引出序号绘制一条新尺寸线：



5. 通过选择尺寸线类型，然后输入其位置，继续添加更多尺寸线。
6. 单击“确定”关闭对话框。

您还可以：

• 在创建过程中，使用特定于引出序号的“文本”工具栏上的选项修改引出序号的文本、计数器和尺寸线。

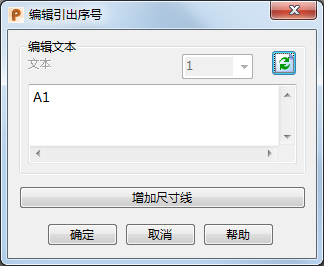

• 在引出序号上双击以显示“编辑引出序号”对话框：



  使用此对话框上的选项可以编辑引出序号中的项目：

  编辑文本 - 当前的引出序号标签文本将会显示。编辑文本以更改标签。

  - 刷新图形窗口中的引出序号中显示的文本。

  增加尺寸线 - 显示“增加尺寸线”对话框。

  注： 如果双击几何公差引出序号，“几何公差”对话框将会显示。
