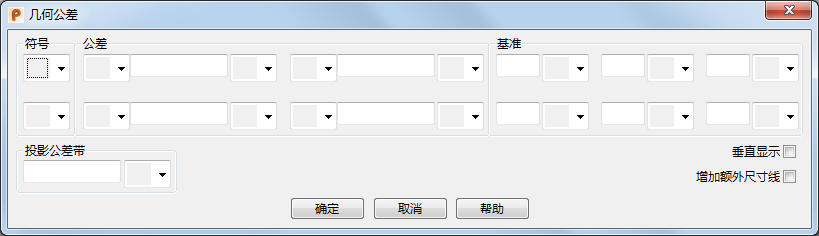

“几何公差”对话框

使用该对话框可以定义封闭在引出序号中的几何公差。

符号 - 从列表中选择公差符号：

无 直线度 平坦度 圆度 圆柱度 线轮廓度 曲面纵断面 并行性(Parallelism)

垂直度 角度 位置。 同轴度 对称 圆跳动 全跳动

公差

• 选择是否需要直径符号：

  无直径符号

  直径符号

• 输入公差值。
• 选择材料条件符号：

  无

  最大

  至少

  忽略特征尺寸

基准 - 此选项定义用于测量公差的基准。

要使引出序号中包含两行几何公差，请设置第二行“符号”、“公差”和“基准”选项。

投影公差带

• 输入一个值。
• 选择是否需要投影公差带符号：

  无符号

  投影公差带符号

垂直显示 - 选择该选项可垂直创建引出序号，例如：

增加额外尺寸线 - 选择该选项可具有多条尺寸线，例如：

注： 上面的引出序号带有折弯指示器。

单击“确定”按钮时，将显示“增加尺寸线”对话框。

注： 如果通过双击现有几何公差引出序号显示“几何公差”对话框，则“增加额外尺寸线”选项将替换为“增加尺寸线”按钮，单击该按钮会显示“增加尺寸线”对话框。

确定 - 创建几何公差引出序号并关闭对话框。
