创建多个尺寸

多个尺寸是源自一个公共位置，或形成链接的尺寸链的专用线性尺寸。

创建多个尺寸的步骤：

1. 单击“注释”选项卡 >“尺寸”面板 >“多”，并从以下选项中选择：
   • 基点
   • 连续标注
   • 坐标

   系统将显示“尺寸”工具栏。这可以用于编辑新尺寸的属性，例如注释文本。

2. 请在绘图上单击，以放置尺寸的原点或基准点。
3. 单击以指定尺寸的结束点。
4. 单击以指定注释的位置并增加尺寸。

   根据所输入注释文本的位置，创建垂直或水平尺寸。在您移动鼠标时，将显示可能的水平和垂直尺寸。

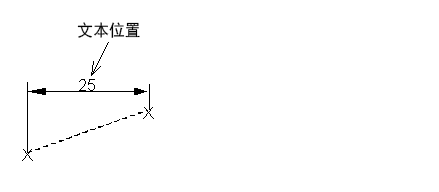

   例如，输入以下注释文本位置可创建水平尺寸：



   此尺寸的方向被多个尺寸中的所有其它尺寸使用。

   文本将自动在尺寸线上居中。如果不希望文本居中，请取消选择“选项”对话框中“绘图”>“尺寸”>“注释”页面上的“文本居中”选项，然后单击以在尺寸线上指定文本位置。

5. 根据已选的多个尺寸类型，创建系列中的其余尺寸，如下所示：

   基准点或尺寸链：

   1. 单击以指定下一个尺寸的位置。

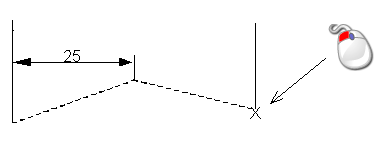

      将从基准点或上一个尺寸的结束点到鼠标光标位置，附着一条橡皮条线。移动鼠标时，尺寸线和橡皮条线尺寸的尺寸界线可能会发生变化：

      基点	连续尺寸

      注： 对于基准点尺寸，尺寸线的距离（自第一个尺寸的尺寸线）为固定偏移（按照“选项”对话框中“尺寸”页面的定义）。

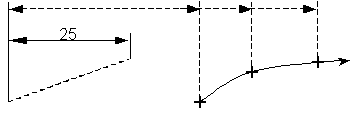

      例如，单击以下位置：



      尺寸被添加：

      基点	连续尺寸

   2. 继续单击以指定位置来完成尺寸。

   纵向尺寸 - 请参见创建纵向尺寸了解更多信息。

6. 要完成创建基准点尺寸，请单击快速访问工具栏上的 。
