编辑实体切口

可以编辑单个现有的切口特征，也可以同时编辑多个切口。

编辑单个实体切口的步骤：

1. 使用以下方法之一进入编辑模式：

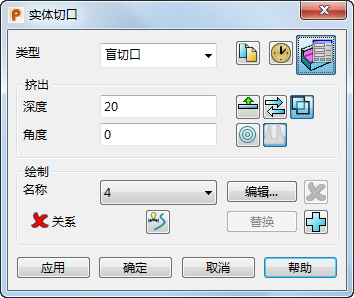

   • 双击树图窗口中的“切口特征”图标 或模型上的切口特征，以显示含可用编辑选项的“实体切口”对话框。
   • 单击“实体”选项卡 >“特征”面板 >“剪切”以显示“实体切口”对话框。单击 并选择切口，以激活编辑选项：

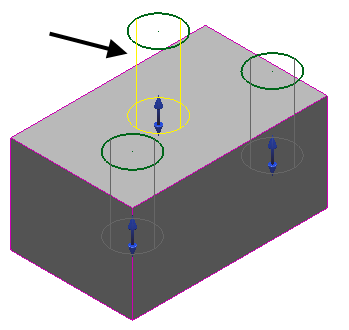

2. 通过单击或从“名称”列表中选择来选择现有切口的线框。已选线框的挤出实体将高亮显示。



3. 根据需要编辑线框：
   1. 单击“编辑”按钮以激活“曲线工具”选项卡。“编辑”按钮上的标签将变为“完成”。已选线框的挤出实体将不再可见。



   2. 以图形化方式编辑线框，或使用选项卡上的相应命令。



   3. 完成线框编辑后，单击“完成”按钮。

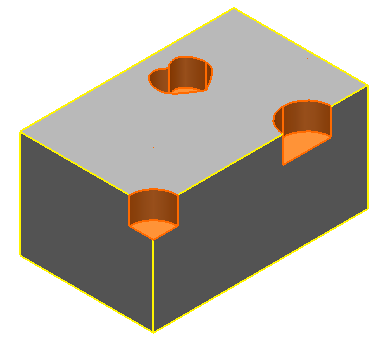

   4. 单击“应用”以使用编辑后的线框在实体上重新创建切口。



4. 如果需要，将切口的已选线框替换为另一条线框：

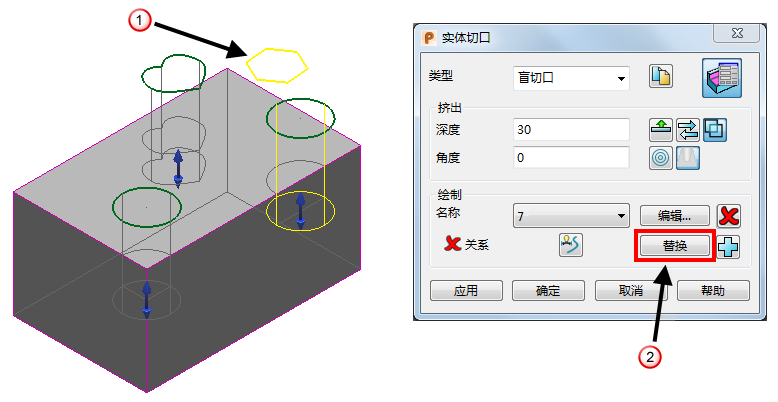

   1. 选择要替换的切口线框。



   2. 选择替换线框 。“替换”按钮变为可用 。



   3. 单击“Replace”按钮。 挤出实体将通过替换线框创建，被替换线框的挤出实体即被删除。被替换挤出实体的线框现在可见。

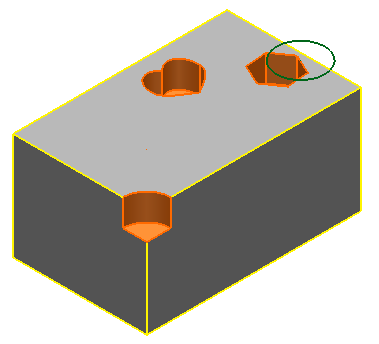

   4. 单击“应用”以使用替换线框重新创建切口。被替换挤出实体的线框将保留在模型中。



注： 可以“使用编辑”选项卡上的镜像、偏移、移动、旋转和缩放命令编辑线框。
