使用此页面可以选择或自动生成接触轮廓。
侧型芯拔模角 - 输入拔模角
：
方法 - 选择方法后，向导页面上的方法会更改：

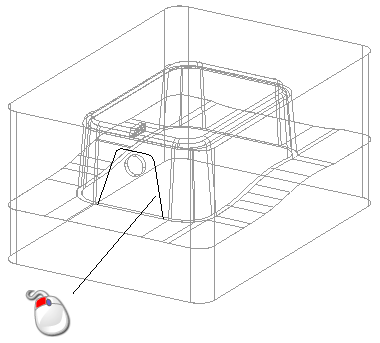

- 自动生成 - 此方法仅在倒扣区域处于选中状态时可用。
选择此选项后，向导上的下列选项变成可用。
以虚线绘制粗糙接触轮廓，作为视觉辅助工具。这可以使用向导上的值让用户了解实际接触轮廓的样态。
更改这些值时，粗糙接触轮廓
的尺寸会更改。

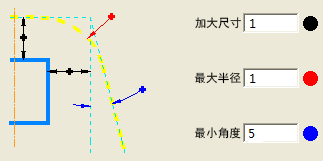

- 加大尺寸 - 自倒扣区域的距离。
- 最大半径 - 接触轮廓拐角处的最大圆倒角半径。
- 最小角度 - 接触轮廓侧边的最小角度。
自动使用向导中输入的值创建接触轮廓。
- 预览 - 单击此按钮可查看接触轮廓在模型中的样态。

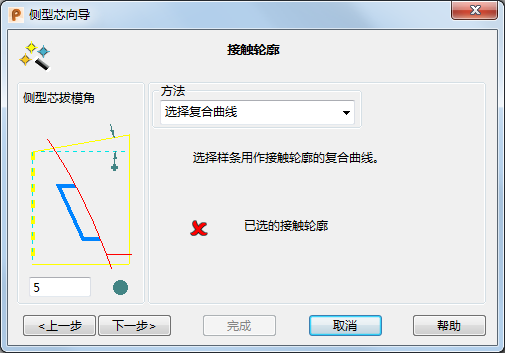

- 选择复合曲线 - 如果选择了此方法，可以选择现有的复合曲线。
复合曲线不需要位于模具镶嵌块上。向导沿 Z 轴将其投影到模具镶嵌块上，以创建接触轮廓。
下一步 - 单击“下一步”按钮以转到“侧型芯选项”页面。
