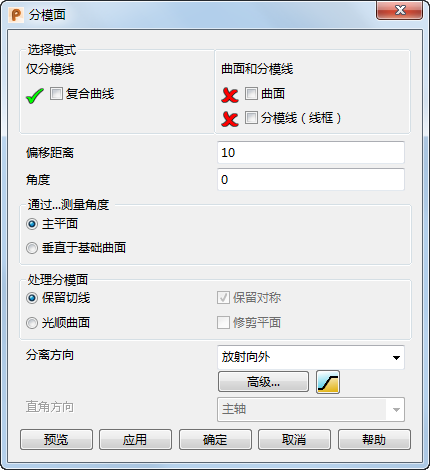

使用此对话框可以创建分模面。
选择模式 - 若要将对象增加到选择模式,请启用模式,然后选择对象:
此对话框上的其余部分包含的选项用于通过偏移分模线来创建分模面的方法。
偏移距离 - 此距离是分模面的第二条边自分模线的距离。
角度 - 此角度是分模面的第二条边与分模线形成的角度。两个箭头绘制为与复合曲线呈直角(垂直),用于测量角度。箭头的方向由“通过...测量角度”选项确定。
通过...测量角度 - 您可以相对于主平面或基础曲面的法线创建分模面。分模线上两个箭头的方向由以下选项确定:
角度是从一个箭头到另一个箭头测量,如下所示:
箭头的指向沿着垂直于主平面的轴。
箭头的指向平行于主平面。
可以通过单击箭头或者在命令窗口中键入以下命令之一更改箭头的方向:
REVERSE PROFILE - 反转“法线”方向标记箭头。
REVERSE WITHDRAWAL_DIRECTION - 反转拔模方向标记箭头。
平行于主平面的箭头决定分模面中横向的方向。您可以使用“分离方向”选项设置其方向。
一个箭头指向沿基础曲面法线的方向,另一个箭头则平行于基础曲面的切线。

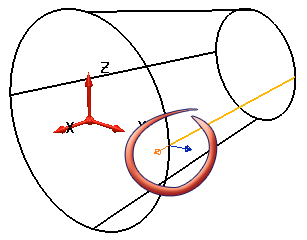

在此示例中,如果单击“垂直于基础曲面”,则箭头会更改,如下所示。

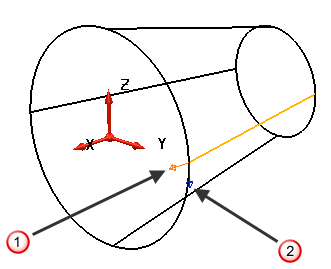

角度是从箭头测量的,如下所示。
箭头的指向沿着曲面的切线。
箭头的指向沿着曲面的法线。

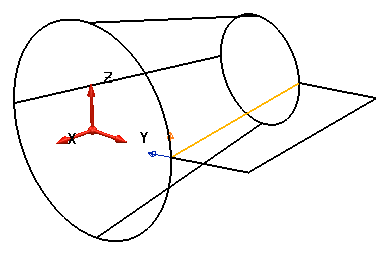

单击指向沿着曲面法线的箭头可更改其方向。
处理分模面 - 您可以选择是保留分模面中的切线,还是光顺曲面中的任何褶皱。也可以选择以下选项:
在某些情况下,曲线可能看起来对称,但点的分布方式不同,尤其是在已决定更改方向的拐角周围。这会导致即使启用了此选项也会产生不对称的结果。
没有“修剪平面”选项,无法为如上所示的曲线创建合理的分模面。此结果由左侧的模型显示。右侧的模型显示选择了“修剪平面”选项时的结果。
分离方向 - 如果测量自主平面的角度,则可以使用以下选项之一设置分模面中横向的方向:
高级 - 此选项显示“分离段”对话框。可以使用此对话框将分模线分离为分段。然后,您可以为每个分段指定横向方向。
- 通过指定参数的数量创建“阶梯式分模面”。选择此按钮会显示“阶梯式分模面”对话框。
直角方向 - 当“垂直于基础曲面”选项处于选中状态且“角度”值大于零时,“直角方向”可使用以下选项之一影响分模面的横向方向:
预览 - 显示使用对话框中当前设置创建的分模面。您可以继续更改对话框中的设置,直到您对预览的分模面满意为止。
应用 - 创建分模面,并保持对话框打开。
确定 - 创建分模面并关闭对话框。
取消 - 关闭对话框而不创建分模面。
