创建调配曲面

调配曲面将从一个曲面向一组曲面创建光顺连接。它将在切线方向远离第一个曲面，并连接一组曲面以确保它们之间实现光顺过渡：

1. 单击“曲面”选项卡 >“制造”面板 >“调配”以显示“调配曲面”对话框。

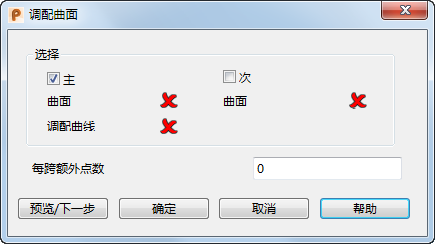

2. 使用此对话框可以创建调配曲面：

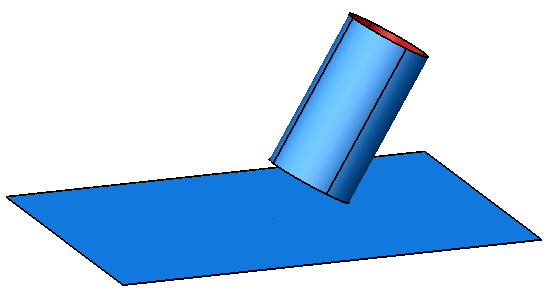

   例如，考虑以下曲面：



   选择 - 选择要调配的曲面：

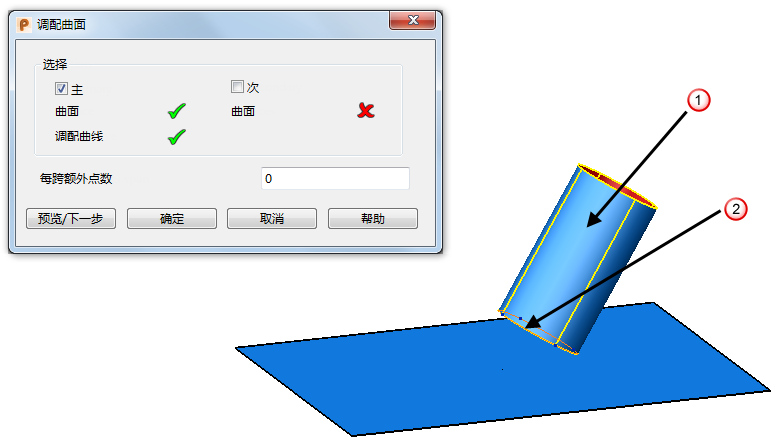

   • 主 - 用于选择要调配的曲面，调配曲面将从其中一个曲线开始。选择要调配的曲面 和曲线 。



   注： 曲线可以是曲面上的任何曲线，不一定是结束曲线。

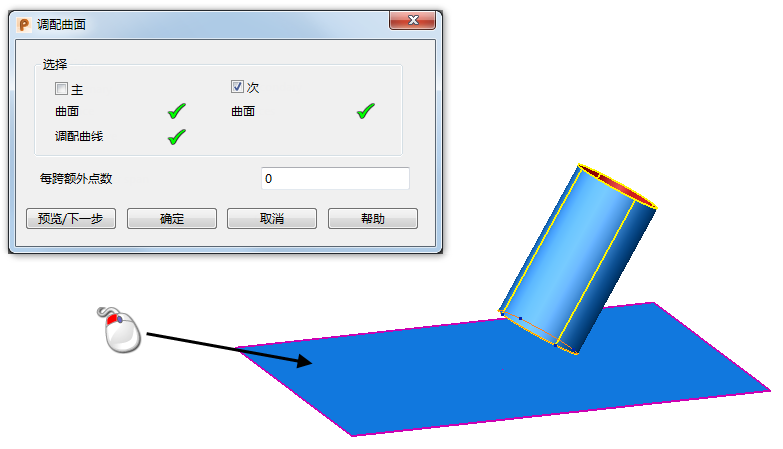

   • 次 - 用于选择要向其调配的一组曲面。选择该选项，然后选择一个或多个曲面。



   • 每跨额外点数 - 调配曲线定义调配曲面上其中一个结束曲线。您可以在结束曲线的每个跨上添加额外点。

     在下面的示例中，没有每跨额外点数添加到调配：

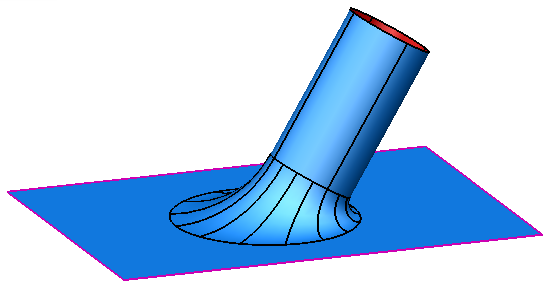

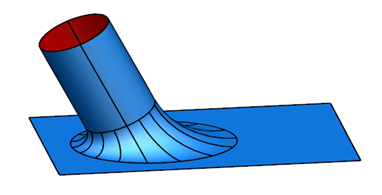

     在下一个示例中，三个每跨额外点被添加到调配：



     注： 如果没有每跨额外点数，将根据公差创建调配曲面，并且可能添加额外的点。如果指定了一个非零值，您可以将每个跨的点数限制为该值，调配曲面可以不考虑公差。

     所选择的点数应反映要向其调配的曲面的复杂性。如果曲面光顺，您将获得更好的匹配并使用相对较少的点。另一方面，如果曲面缠绕、成波形或成波浪，您将需要相应地更大数量的点来获得足够的曲面匹配。

   • 预览/下一个 - 显示对话框上定义的调配曲面。如果更改选择的对象或更改“每跨额外点数”的数量并单击此按钮，调配曲面的预览将更新。如果单击此按钮而不进行任何更改，则显示调配曲面的下一个解决方案。此调配曲面将在切线方向远离调配曲线，按照与第一个解决方案相反的方向。
3. 单击“确定”以创建调配曲面并关闭对话框。
