钢筋接头连接相邻钢筋并同时简化钢筋混凝土的设计。
接头与钢筋交互，它们之间通过修改物理尺寸进行连接。接头根据其连接需要将端部处理应用到连接的钢筋。钢筋几何图形会缩短，以适应与接头的连接。
接头族有可自定义的几何图形。您可以创建和修改几乎任何类型的接头，它们在二维和三维视图中均具有单独的表示。类型参数定义标注、与接头连接的钢筋尺寸以及应用于钢筋的端部处理。
剖面视图中的接头可见性
类似于钢筋，接头：
- 可以添加到明细表中。
- 可用于组和部件。
- 可导出为各种格式。
- 在钢筋集中扩展。
- 可以指定有具有唯一接头编号的主体划分。
- 可在主体中清晰查看。但在三维视图中，接头始终会显示为实体。
- 可以标记。
接头视角
选中“对齐视图”选项后，接头几何图形会自动旋转以在二维视图中以相同方式显示。当“对齐视图”且剖面（或任何视图）平面与钢筋方向之间的角度大于 75 度时，接头也会隐藏。
在三维视图中，接头几何图形会始终与钢筋端点对齐。旋转接头时，这是默认位置。
示例显示了与自由形式钢筋集中钢筋的端点对齐的接头。
要在二维视图中以真实方式显示接头（而不管视图角度如何），可以编辑接头族，然后取消选中“对齐视图”选项。确保族中的实体几何图形设置为在所有视图中显示，并删除所有符号线几何图形。
为了使族中的任何实体图元能够在所有视图中显示，可以编辑族、选择实体图元、转到“属性”选项板
“可见性/图形替换”，然后选中“项目平面”、“剖面”和“立面”视图选项。
| 族配置 |
|
|
|
| 平面 |
 |
 |
|
| 剖面 |
 |
 |
|

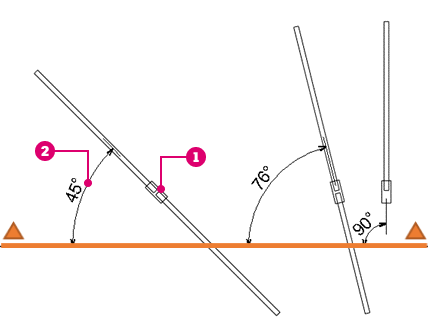

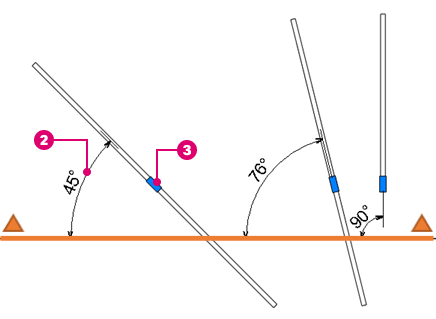

| 在图像左侧，当视角 ≤ 75°时，接头可见。 | 在图像右侧，当视角 > 75°时，接头不可见。 | 无论视角如何，接头始终可见。 | |
接头在二维视图中显示符号表示。
钢筋与剖面视图平面之间的角度。

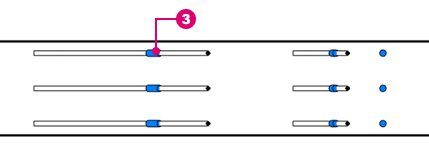

接头在所有视图中显示实体表示。
提示： 使用接头对后张力锚固件进行建模，方法是取消选中接头族中的“对齐视图”，然后对锚固件的完整三维几何图形进行建模。
| 平面视图 | 第 1 部分 | 剖面 2 |
|---|---|---|
 |
 |
 |
