编辑钢筋约束

轻松管理钢筋约束，选择钢筋操纵柄和约束目标，并浏览可用编辑选项以进行更改。

视频：根据已修改限制条件放置钢筋

注： 编辑钢筋约束时，已编辑的钢筋以绿色高亮显示（请参见“选项”对话框：“图形”选项卡）：

1. 在模型中选择一个钢筋图元。
2. 单击“修改 | 结构钢筋”选项卡 “主体”面板 （编辑约束）。
3. 选择钢筋操纵柄，选择约束目标，并调整钢筋几何图形和行为。

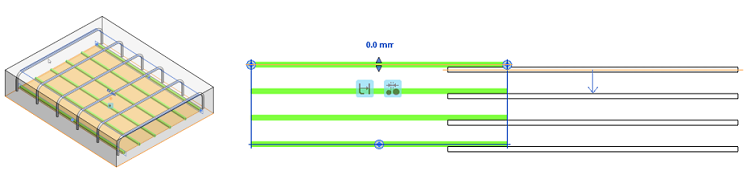

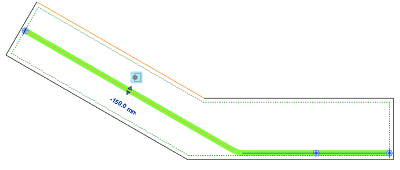

   在本例中，选中了一段钢筋实例并以绿色高亮显示。约束钢筋段的参照会以橙色高亮显示。在这种情况下，它是主体的面参照。

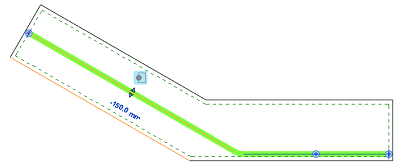

4. 单击新参照线以指定新的约束参照。 尺寸标注报告了钢筋到约束的距离。


   请参见钢筋约束偏移控制和选项，以详细了解可用的约束编辑选项。

5. 单击尺寸标注输入特定距离，然后按 Enter 键以应用。

   下图显示了从主体表面调整为 100 mm 的钢筋端部约束尺寸标注。





6. 单击“修改 | 结构钢筋”选项卡“多个”面板 （完成）应用约束的更改并退出编辑器。

注： 您可以在三维视图中以类似方式编辑钢筋约束。如果钢筋保护层线未在三维视图中显示，则系统会显示每个钢筋操纵柄的相关选项。

有效目标

每个钢筋操纵柄都由控制该约束的平面定义。要查看该平面的表示，请打开一个三维视图，然后编辑钢筋约束。

如果当前钢筋操纵柄的平面与目标平面平行，则钢筋目标视为有效。这适用于段、钢筋平面（集开始的位置）或钢筋起点/终点。

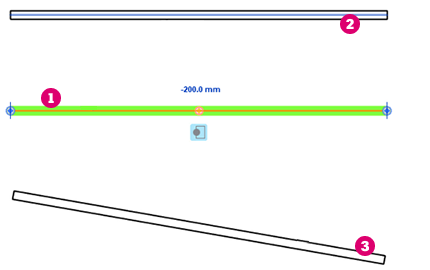

选定的钢筋操纵柄。

有效的钢筋约束目标 - 段与选定操作柄平行。

无效的钢筋约束目标 - 段与选定操作柄不平行。 将光标悬停在其上时，它不会高亮显示。

注： 如果目标无效，则它不会高亮显示，也无法选择它。

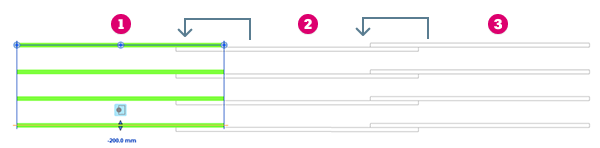

已经约束到当前钢筋的各钢筋（即使通过其他钢筋）会以半色调颜色显示，并且无法选择它们的参照，因为这会导致圆形参照。在本例中，钢筋集 () 约束到 ()，这会约束到 ()：
