练习 8
本练习教用户如何利用结果平面了解您的流动和传热结果。
从“结果”选项卡中选择“平面”：
通过单击“添加”创建平面：
结果概述

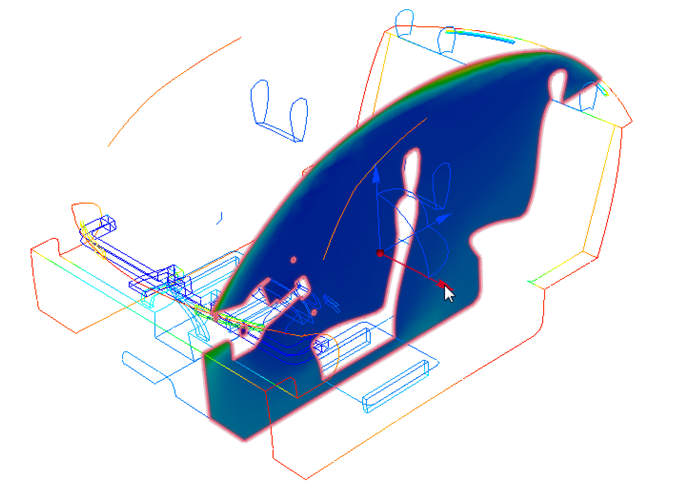

在 Y 方向的三维箭头上拖动光标以移动结果平面。缓慢地将平面掠过模型，以查看整个座舱中的温度分布。

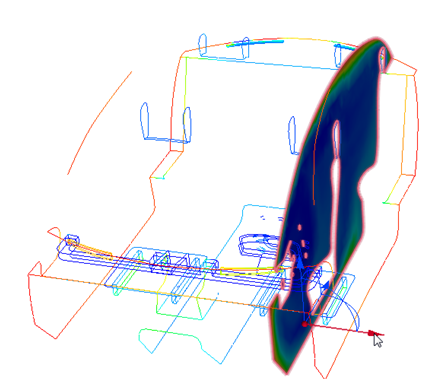

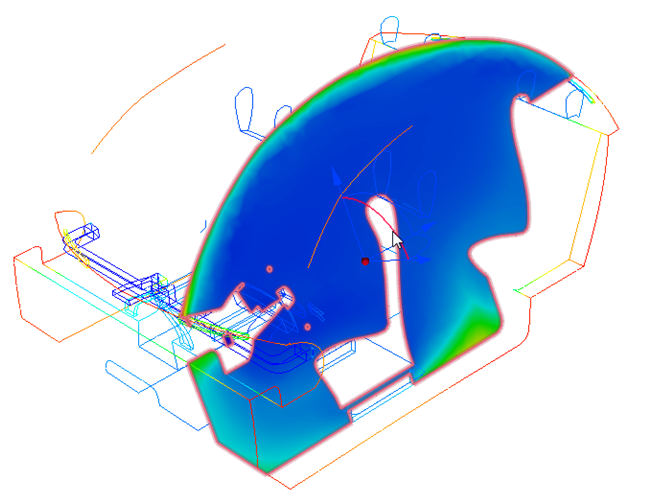

注意：看到的结果可能与此处显示的略有不同。这是由不同 CAD 模型几何体中的差异造成的网格差别引起的。在下图所示的三维弧上拖动光标以旋转结果平面。利用这种技术分析整个座舱中的温度分布。

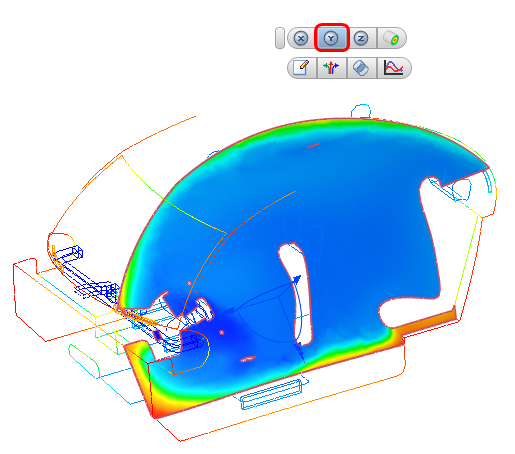

将结果平面对准垂直轴。左键单击平面，然后选择 Y 图标。

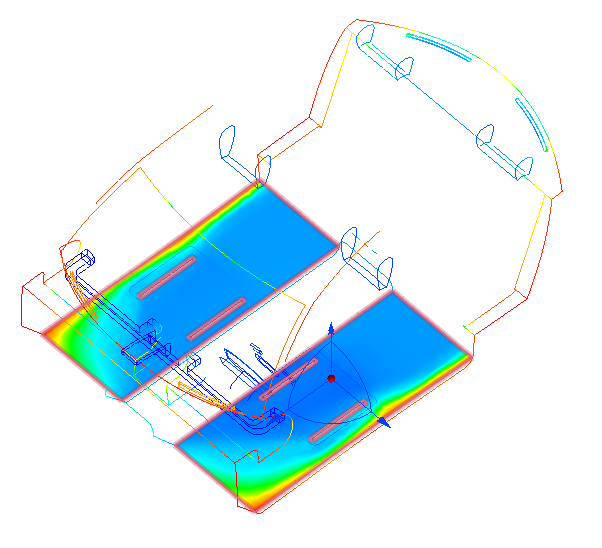

在 Y 方向的三维箭头上拖动光标以移动结果平面。
注意：最高的温度出现在座舱底部附近。
要将结果平面对齐到 Z 轴，请在平面上单击鼠标左键，然后选择“Z”图标：

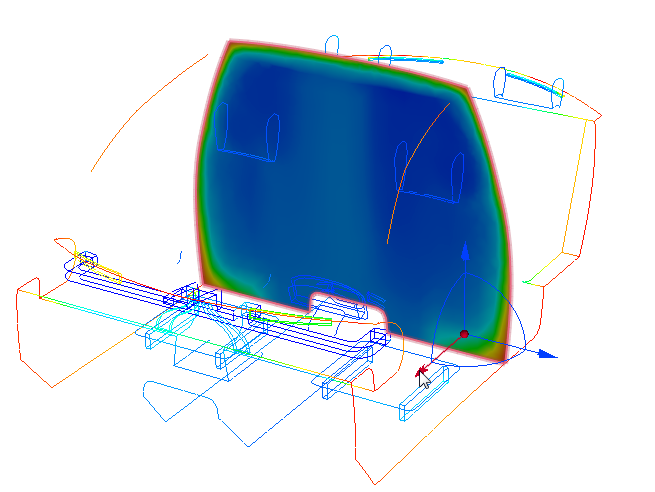

沿垂直于平面的方向拖动三维箭头，以查看整个座舱中的温度分布。
注意：前后乘员足部的最高温度。另请注意座舱中部稍为温暖的区域。
注意：此分析的目的是确定座舱内的垂直制冷效果是否均匀，并评估座舱前后部分之间的温度差异。在理想情况下，前后部分的温度差异应当极小或没有差异。若要测量前后乘员位置的温度，定位垂直于 x 轴并通过前后座位的平面。在结果平面上单击鼠标左键，然后在工具栏上单击“X”。拖动平面，使其对齐前座和后座头枕外侧的平坦面，如图所示：
要将视图垂直于平面对齐，请单击 ViewCube 的“右”面。
测量平面上的温度：

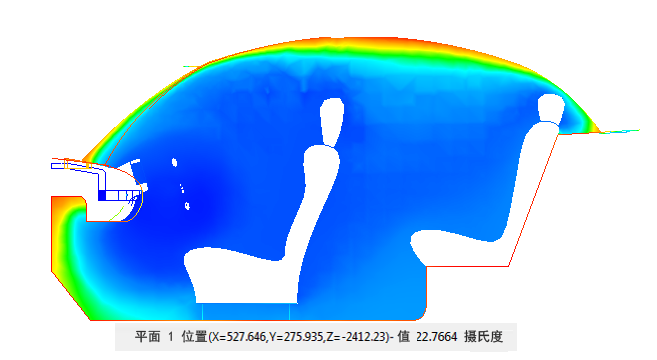

将鼠标指针悬停在平面上以进行探测。检查界面左下角的状态栏上的温度值。对前后乘员足部、膝部、臀部和头部附近的位置进行探测。
注意：如果单击了 Autodesk® CFD 界面外部，则此时应单击模型显示窗口中的任意位置，以确保探测激活。通过调整图例范围，以亮显此区域的温度差异：

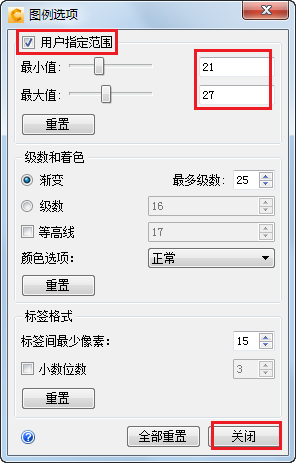

- 在图例上单击鼠标右键，然后单击“选项”。
- 选中“用户指定范围”。
- 通过分别键入 21 和 27，以设置“最低”和“最高”范围。每次键入后，在键盘上按“Enter”键。
- 单击“关闭”以退出对话框。
乘员位置温度
在结果平面上单击鼠标右键，然后选择“XY 曲线图”。
在“XY 曲线图”对话框中，输入“前部”作为标题，然后单击“添加点”。

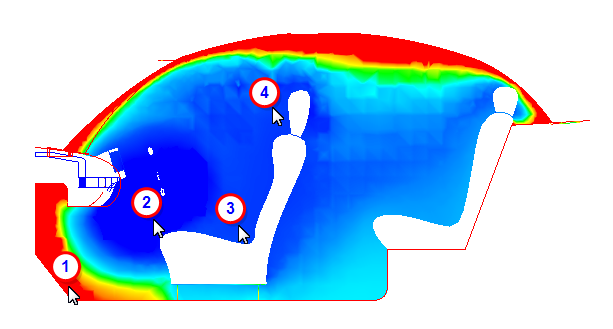

单击结果图上靠近前乘员足部、膝部、臀部和头部的位置，以选择绘图点。
在“XY 曲线图”对话框中，单击“绘图”。
单击“显示点”以隐藏点符号。选中“摘要”框。检查结果，然后关闭绘图对话框。
注意：您也可以从绘图窗口右上角的下拉列表中选择其他要测量的结果。

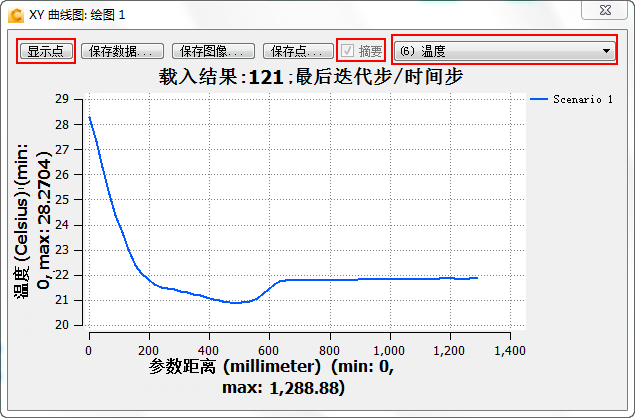

注意：前乘员足部比乘员的其他部分温度高出大约 7° C。我们将使用这些信息评估此模型，选中“摘要”框以将其保存到“决策中心”。若要绘制后乘员位置的温度图，打开“XY 曲线图”框（如果尚未打开）。为“XY 曲线图”指定“后部”标题。

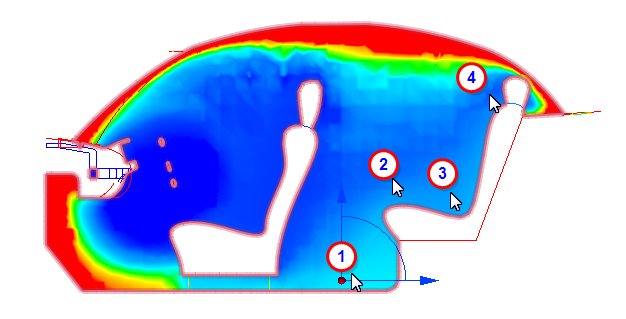

要选择绘图点，在“XY 曲线图”对话框中单击“添加点”，然后在结果平面上单击靠近后部乘员足部、膝部、臀部和头部的位置：
在“XY 曲线图”对话框中，单击“绘图”。
单击“显示点”以隐藏点符号。选中“摘要”框。检查结果，然后关闭绘图对话框。

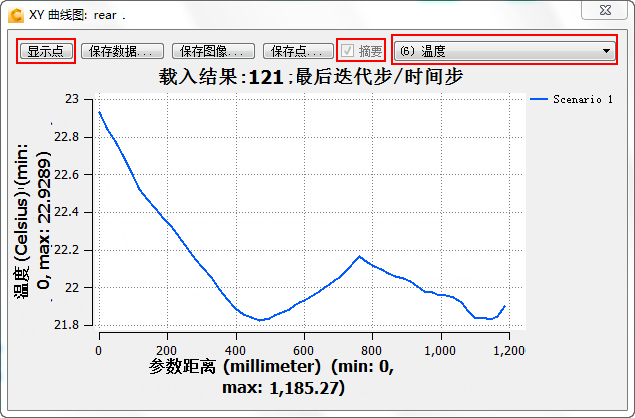

注意：后乘员足部比乘员的头部温度高出大约 3° C，臀部和膝部温度也高于头部。我们将使用这些信息评估此模型，选中“摘要”框以将其保存到“决策中心”。要保存此视图以供以后比较，请在模型外的区域上单击鼠标右键，然后选择“获取摘要图像”。（或者，单击“结果”选项卡中的“摘要图像”。）
