练习 12
本练习教授如何使用等值面来以三维形式显示流动特性。

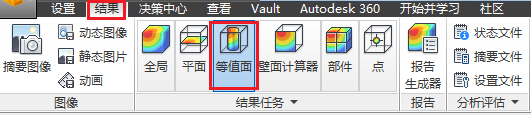

单击“结果”选项卡中的“等值面”：
重置图例范围：
- 在图例上单击鼠标右键，然后选择“选项”。
- 在对话框的“用户指定范围”部分中，单击“重置”。
- 关闭“图例选项”对话框。
在模型外的区域上单击鼠标右键，然后选择“添加等值面”。（或者，单击“等值面”上下文面板中的“添加”。）

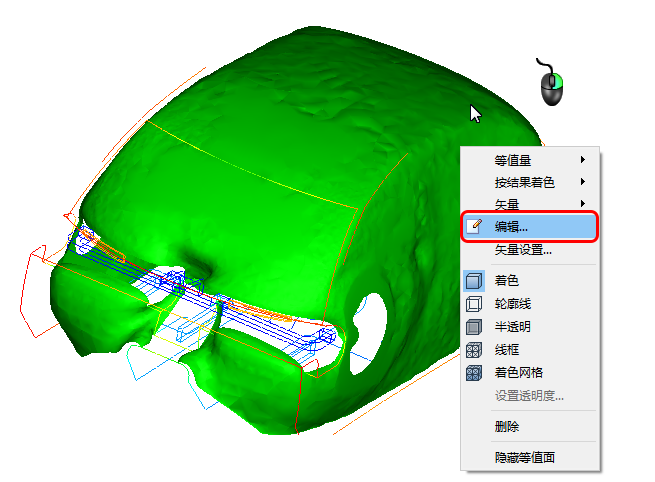

在等值面上单击鼠标右键，然后选择“编辑”。
拖动滑块以更改等值面的温度值：

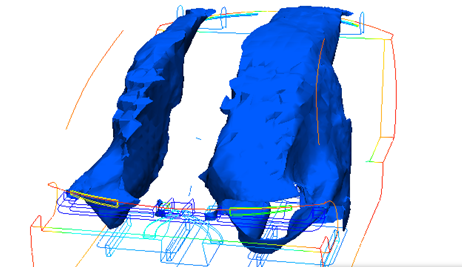

向左拖动以识别温度较低的区域：

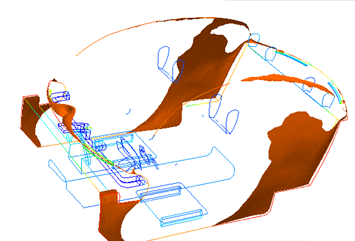

向右拖动以查看温度较高的部分：
注意：使用等值面来识别流动中的不对称现象。另请注意温度最高区域的位置。

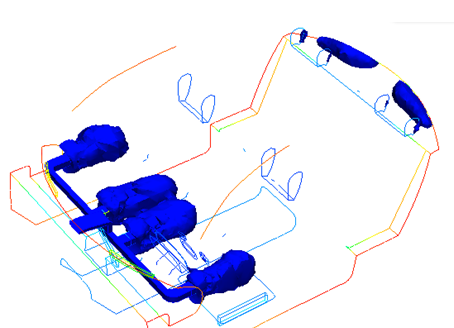

将“等值量”和“按结果着色”更改为“绝对速度”。向左拖动滑块，直到来自前通风装置的射流可见

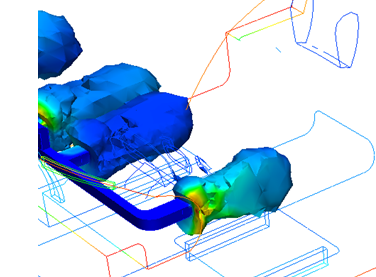

将“按结果着色”更改为“温度”。
注意：注意空气温度开始升高的位置：

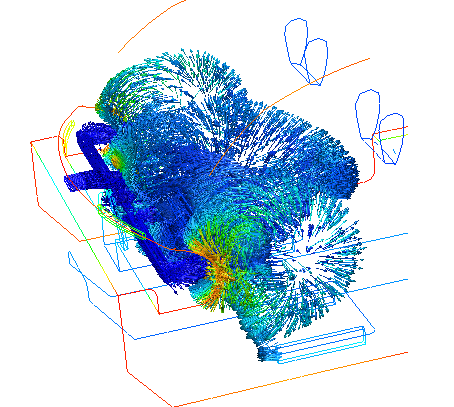

单击“矢量设置”选项卡。从“结果”菜单中选择“速度矢量”。将“外观”更改为“轮廓”。拖动“长度”和“数值”滑块，以查看座舱中的气流情况。
注意：注意回流强烈的区域：
删除等值面：在该曲面上单击鼠标右键，然后选择“删除”。
