Zobrazení přednastaveného 3D pohledu

Standardní předdefinované orto a izometrické pohledy lze vybrat pomocí názvu nebo popisu.

Rychlý způsob nastavení pohledu spočívá ve vybrání jednoho z předdefinovaných 3D pohledů. Standardní předdefinované orto a izometrické pohledy lze vybrat pomocí názvu nebo popisu. Tyto pohledy znázorňují běžně používané volby: Horní, Dolní, Přední, Levý, Pravý a Zadní. Navíc můžete nastavit pohledy z izometrických voleb: JZ (jihozápadní) Iso, JV (jihovýchodní) Iso, SV (severovýchodní) Iso a SZ (severozápadní) Iso.

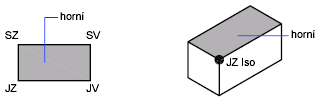

Pro pochopení, jak pracují izometrické pohledy, si představte, že se díváte směrem dolů na horní stranu kostky. Posunete-li se směrem k levému dolnímu rohu kostky, budete se dívat z izometrického pohledu jihozápadního. Posunete-li se směrem k pravému hornímu rohu kostky, budete se dívat z izometrického pohledu severovýchodního.

Výběr přednastaveného pohledu

1. Klikněte na kartu Pohled panel Pohledy Správce zobrazení. Hledat

   Karta Pohled se ve výchozím nastavení nezobrazuje. Alternativní metodou je zadání příkazu POHLED na příkazovém řádku. Můžete také použít nástroj ViewCube v pravém horním rohu výkresové oblasti.

2. Vyberte přednastavený pohled (Horní, Dolní, Levý a podobně).
