Můžete určit 3D pohledy modelu definováním rovnoběžných nebo perspektivních promítání.

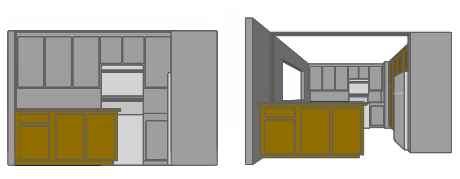

Následující obrázek znázorňuje stejný model v paralelním a perspektivním promítání. Oba obrázky vycházejí ze stejného směru pohledu.
Definování paralelních promítání
Chcete-li určit 3D pohled v modelovém prostoru, můžete provést některý z následujících úkonů:
- Ve Správci zobrazení (POHLED) vyberte přednastavený 3D pohled, ovládací prvky v levém horním rohu každého výřezu, klikněte pravým tlačítkem na nabídku příkazu 3DORBIT a na panel nástrojů Pohled.
- Zadejte souřadnice GSS, které představují požadované umístění pohledu ve 3D (-OKO).
- Přepněte do zobrazení roviny XY aktuálního USS, uloženého USS nebo GSS (PŮDORYS).
- Pomocí ukazovacího zařízení dynamicky změňte 3D pohled. (3DORBIT)
Poznámka: Můžete nastavit přední a zadní rovinu oříznutí kvůli snížení počtu zobrazených objektů.
Definování perspektivních promítání
Chcete-li určit perspektivní promítání, můžete provést jednu z následujících akcí:
- Zapnutím systémové proměnné PERSPECTIVE zobrazte rozumné perspektivní promítání aktuálního pohledu pomocí výchozího nastavení.
- Pomocí příkazu KAMERA definujte jednu nebo více kamer včetně umístění kamery, cílového směru a ohniskové vzdálenosti.
Perspektivní pohled zůstává aktivní, dokud není vypnut anebo dokud není místo něj definovaný jiný, nový pohled.
