Zjednodušení šrafování ve složitém výkresu pomocí definice sady hranic

Při šrafování malé oblasti ve velkém, složitém výkresu můžete ušetřit čas tím, že ve výkresu vyberete menší množinu objektů, která se použije při určování hranic šrafování.

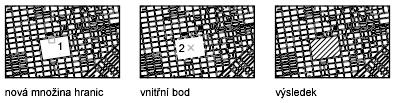

1. Klikněte na kartu Výchozípanel KreslitŠrafy. Hledat
2. Klikněte na kartu Vytvoření šrafpanel HraniceVybrat novou sadu hranic. Hledat
3. Vyberte objekty, které mají být zahrnuty mezi šrafované objekty, a stiskněte klávesu Enter.

   Nejvhodnější metodou je často výběr objektů pomocí křížení.

4. Určete bod uvnitř každé z oblastí, které chcete vyšrafovat.
5. Klikněte na kartu Vytváření šrafpanel ZavřítUkončit vytváření šraf. Hledat
