O šrafovacích vzorech a výplních

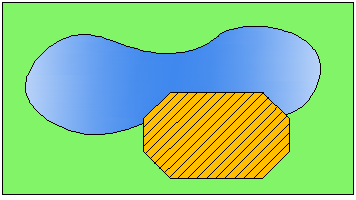

Stávající objekty nebo uzavřené oblasti lze vyplnit vzory šrafování, výplní jednolité barvy nebo gradienty. Můžete také vytvořit nové objekty šrafování.

Vybírat můžete z následujících možností:

Dostupné jsou gradienty, které napodobují barvy zobrazené na válci, kouli nebo jiných tvarech.

Hranice a asociativita šrafování

Na následující ilustraci jsou šrafy označující beton ohraničeny, zatímco šrafy označující zeminu jsou neohraničeny.

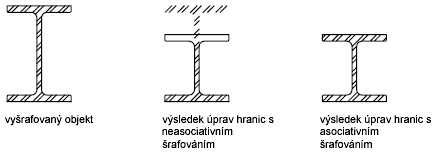

Ve výchozím nastavení jsou ohraničené šrafy asociativní, což znamená, že objekt šraf je asociován s objekty hranic šrafování: změny objektů hranic se automaticky projevují příslušnou změnou šrafování.

Změní-li se původní hranice, neasociativní šrafování se neaktualizuje.

Asociativita šrafování je ve výchozím nastavení zapnuta, přičemž je řízena systémovou proměnnou HPASSOC. Asociativitu šraf lze změnit pomocí tlačítka Asociovat na paletě Možnosti, paletě Vlastnosti nebo v dialogu Upravit šrafy.

Poznámka: Systémová proměnná OSOPTIONS určuje, jak uchopení objektu pracuje s objekty šrafování.

Přepisy aktuální hladina

Ve výchozím nastavení jsou všechny nové objekty vytvářeny ve vrstvě aktuální. U nových objektů šrafů můžete určit výchozí vrstvu, která se liší od aktuální vrstvy, zadáním vrstvy se systémovou proměnnou HPLAYER.
