Karta Trasy

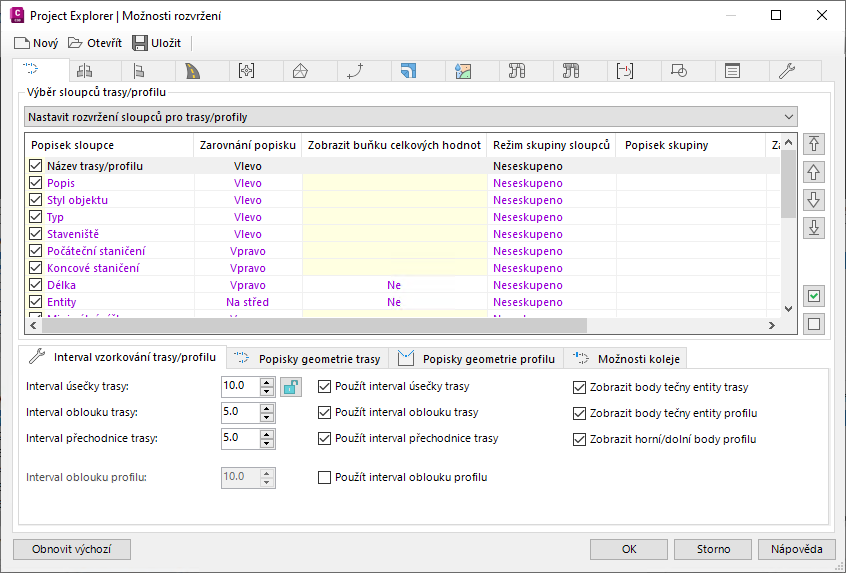

Kromě standardních možností rozvržení sloupců a popisků poskytuje karta Trasy v okně Možnosti rozvržení řadu vyhrazených možností k řízení zobrazení a formátování dat staničení a entit souvisejících s trasou a profilem.
Interval vzorkování trasy/profilu
Tato nastavení určují obsah seznamu podobjektů Vypočítaná staničení pro trasy a profily.

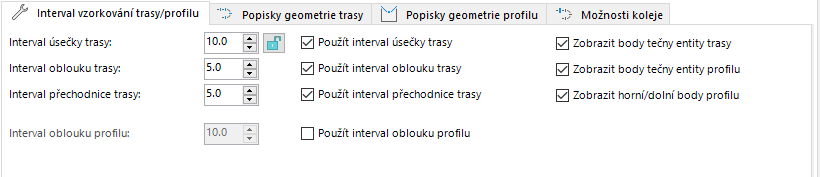

Nastavení související s intervalem trasy
Nastavte interval vzorkování staničení pro trasy na entitách úseček, přechodnic a oblouků. V případě potřeby lze interval pro určité typy entit zakázat. To může být užitečné, pokud potřebujete pouze body intervalu na přechodnicích nebo obloucích. Chcete-li použít společný interval trasy pro všechny typy entit, zaškrtněte políčko Uzamknout intervaly staničení.
Nastavení související s intervalem profilu
Nastavení intervalu trasy nemusí sama o sobě stačit k poskytnutí dostatečné úrovně detailů u kombinací tras/profilů podél entit zakřivených profilů. Pokud je tomu tak, povolte možnost Použít interval oblouku profilu ve spojení s parametrem Interval oblouku profilu. Tím přepíšete nastavení intervalu trasy v místě, kde profil prochází entitou zakřiveného profilu.
Zahrnout/vyloučit body geometrie
Ve výchozím nastavení budou počáteční a koncové body každé entity trasy a profilu zahrnuty v seznamu Vypočítaná staničení spolu s horními a dolními body výšky pro každý profil. V situacích, kdy chcete extrahovat vzorky staničení pouze z určitých intervalů staničení, můžete zakázáním těchto možností zabránit zahrnutí dalších bodů geometrie do seznamu.

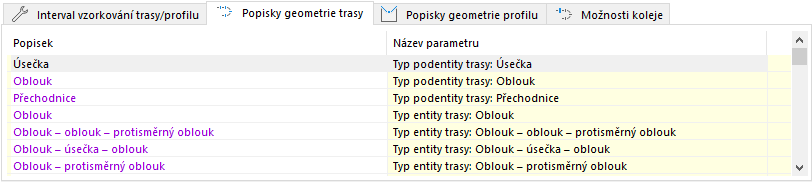

Popisky geometrie trasy
Tato sada možností poskytuje kontrolu nad všemi lokalizovatelnými nebo přizpůsobitelnými frázemi pro typy entit nebo podentit trasy, typy přechodnic, typy vazeb a typy bodů, které se zobrazují v uživatelském rozhraní aplikace Project Explorer nebo výstupních výkazech, tabulkách a tabulkách aplikace AutoCAD.

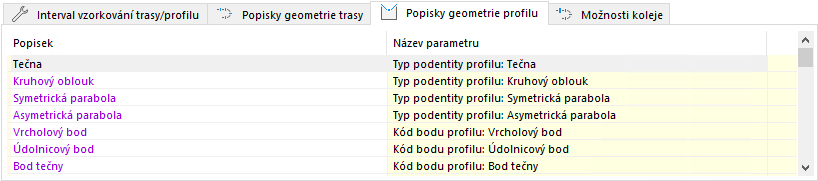

Popisky geometrie profilu
Tato sada možností poskytuje kontrolu nad všemi lokalizovatelnými nebo přizpůsobitelnými frázemi pro typy entit profilu, typy vazeb, typy oblouků a typy bodů, které se zobrazují v uživatelském rozhraní aplikace Project Explorer nebo výstupních výkazech, tabulkách a tabulkách aplikace AutoCAD.
Okno Možnosti rozvržení slouží k řízení rozvržení odchozích výkazů i rozvržení okna aplikace Project Explorer. Vliv úpravy hodnoty v tomto okně proto závisí na rozsahu, ve kterém bylo okno otevřeno. Další podrobnosti naleznete v tématu Úvod v části Okno Možnosti rozvržení.
Možnosti železnice

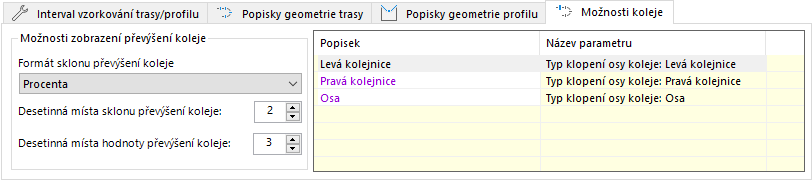

Karta Možnosti železnice obsahuje možnosti zobrazení převýšení koleje a seznam popisků. Pomocí pole Možnosti zobrazení převýšení koleje můžete určit hodnotu Sklon vzestupnice/sestupnice na kartě Převýšení koleje v obloucích. Seznam popisků umožňuje upravit názvy popisků železnice ve výkresu. Po úpravě popisku v dialogu Možnosti železnice se aktualizují popisky v hlavním okně aplikace Project Explorer, na kartě Trasy, v seznamu Vypočítaná staničení a v seznamu Typ klopení koleje.
