Práce s obecnými poznámkami

Pomocí příkazů Obecná poznámka můžete k 3D modelu přidat kóty, popisy děr a značky drsnosti.

Co je nového: 2021.2, 2023, 2024.1

Než začnete, nastavte jednotky v dialogu Nastavení dokumentu na kartě Normy a vyberte požadovanou normu v rozevíracím seznamu Aktivní norma v části Poznámky.

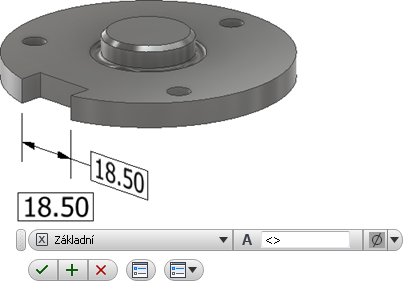

Přidání a úprava kót

1. Na pásu karet klikněte na kartu Poznámka panel Obecná poznámka Kóta .
2. Vyberte geometrii, kterou chcete okótovat.
3. Volitelně proveďte některou z následujících akcí a poté kliknutím umístěte kótu:
   • V místní nabídce klikněte na tlačítko Změnit rovinu poznámek (nebo stiskněte klávesu Shift) a vyberte alternativní rovinu poznámek.
   • Chcete-li procházet alternativními rovinami, klikněte v místní nabídce na možnost Změnit na další rovinu kandidáta nebo použijte mezerník.
4. Na miniaturním panelu nástrojů klikněte na rozevírací seznam a vyberte kótovací styl, například Základní.



5. Volitelně proveďte jeden z následujících úkonů:
   • Umístěte kurzor do textového pole a přidejte k hodnotě předponu nebo příponu.
   • Chcete-li zobrazit další možnosti, klikněte na tlačítko Upravit kótu na miniaturním panelu nástrojů. V dialogu, který se zobrazí, proveďte požadované změny.
6. Kliknutím na tlačítko OK přidejte kótu.
7. Úprava kóty:
   • V zobrazení nebo v prohlížeči vyberte kótu, klikněte pravým tlačítkem a v místní nabídce vyberte možnost Upravit.
   • Dvakrát klikněte na kótu v zobrazení nebo v prohlížeči.

   Změňte požadované hodnoty kóty a klikněte na tlačítko OK.

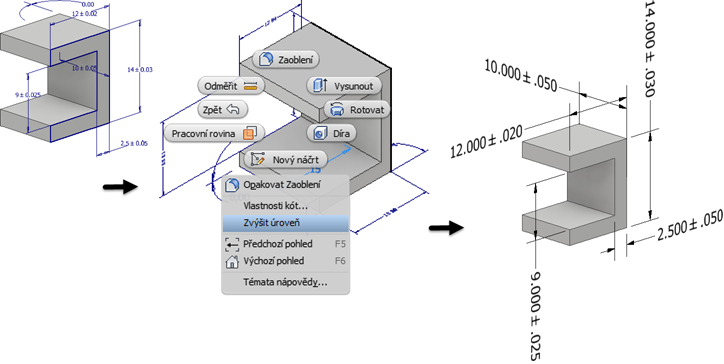

Extrahování existujících kót

Zahrnutí existujících kót do definice založené na modelu:

1. V prohlížeči klikněte pravým tlačítkem na prvek a vyberte možnost Zobrazit kóty.
2. Klikněte na libovolnou viditelnou kótu a výběrem možnosti Zvýšit úroveň v místní nabídce vytvořte 3D poznámku.

   Pokud kóta modelu zahrnuje informace o toleranci, budou tyto informace zahrnuty i v kótě se zvýšenou úrovní.

Pokud upravujete povýšenou 3D poznámku, můžete zaškrtnutím políčka „Synchronizovat toleranci parametru“ použít změny tolerance u kóty náčrtu. Pokud chcete změnit toleranci 3D poznámky, aniž byste změnili kótu náčrtu, zrušte zaškrtnutí políčka.

Úpravy odkazů poznámek

Odkazy poznámek můžete upravit přidáním nebo odstraněním vrcholů.

1. Klikněte pravým tlačítkem na uzel poznámek v prohlížeči nebo na poznámku na kreslicí ploše a vyberte možnost:
   • Přidat vrchol, chcete-li zvýšit počet vrcholů, které se v odkazu používají ke změně tvaru odkazové čáry.
   • Odstranit vrchol, chcete-li snížit počet vrcholů v odkazu.
2. Přidané vrcholy se zobrazí na odkazové čáře. Kliknutím a přetažením je přemístíte.
3. Při odstraňování vrcholu klikněte po výběru možnosti Odstranit vrchol na vrchol, který chcete odebrat.

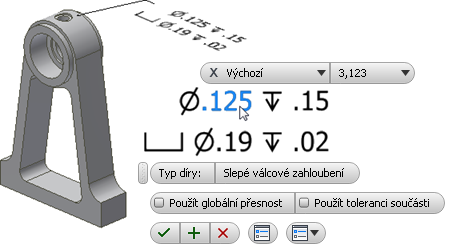

Přidání a úprava popisů děr/závitů

Díry a závity opatřené popisem díry/závitu se zvýrazní, když vyberete relevantní odkaz nebo uzel prohlížeče.

1. Na pásu karet klikněte na kartu Poznámka panel Obecná poznámka Popis díry/závitu .
2. Vyberte prvek díry.
3. Volitelně proveďte některou z následujících akcí a poté kliknutím umístěte popis díry:
   • V místní nabídce klikněte na možnost Zarovnat ke geometrii a vyberte hranu nebo osu určující orientaci textu.
   • V místní nabídce klikněte na tlačítko Změnit rovinu poznámek (nebo stiskněte klávesu Shift) a vyberte alternativní rovinu poznámek.
   • Chcete-li procházet alternativními rovinami, klikněte v místní nabídce na možnost Změnit na další rovinu kandidáta nebo použijte mezerník.
4. Volitelně proveďte jeden z následujících úkonů:
   • Zaškrtněte políčko Použít globální přesnost, nebo zrušte jeho zaškrtnutí a změňte přesnost výběrem hodnoty v rozevíracím seznamu.
   • Zaškrtněte políčko Použít toleranci součásti, nebo zrušte jeho zaškrtnutí a změňte toleranci výběrem hodnoty v rozevíracím seznamu.
   • Chcete-li zobrazit další možnosti, klikněte na tlačítko Upravit popis díry na miniaturním panelu nástrojů. V dialogu, který se zobrazí, proveďte požadované změny.



5. Kliknutím na tlačítko OK přidejte popis díry nebo závitu.
6. Úprava popisu díry nebo závitu:
   • V zobrazení nebo v prohlížeči vyberte popis díry nebo závitu, klikněte pravým tlačítkem a v místní nabídce vyberte možnost Upravit.
   • Dvakrát klikněte na popis díry nebo závitu v zobrazení nebo v prohlížeči.

   Změňte požadované hodnoty a klikněte na tlačítko OK.

Přidání nebo úprava značek drsnosti

Poznámky drsnosti se ve výchozím nastavení vytvářejí s odkazem s jedním segmentem. Chcete-li vytvořit další segmenty odkazu, spusťte příkaz, klikněte pravým tlačítkem myši a kliknutím na možnost Odkaz s jedním segmentem výběr této možnosti zrušte.

1. Na pásu karet klikněte na kartu Poznámka panel Obecná poznámka Drsnost .
2. Vyberte plochu modelu.
3. Volitelně proveďte některou z následujících akcí a poté kliknutím umístěte poznámku o drsnosti:
   • V místní nabídce klikněte na možnost Zarovnat ke geometrii a vyberte hranu nebo osu určující orientaci textu.
   • Chcete-li procházet alternativními rovinami, klikněte v místní nabídce na možnost Změnit na další rovinu kandidáta nebo použijte mezerník.
4. Volitelně proveďte jeden z následujících úkonů:
   • Klikněte na rozevírací seznam a vyberte požadovanou značku drsnosti.
   • Chcete-li symbol upravit, klikněte na zaškrtávací políčko vedle položky Vynutit praporek, Hlavní nebo Obvodový.
   • Chcete-li zobrazit další možnosti a předvolby, klikněte na tlačítko Upravit značku drsnosti na miniaturním panelu nástrojů. V dialogu, který se zobrazí, proveďte požadované změny.

     Možnost Upravit značku drsnosti je umístěna zde na miniaturním panelu nástrojů. Další informace o předvolbách naleznete v části Práce s předvolbami.

5. Kliknutím na písmeno aktivujte textové pole, přidejte požadované dokončovací hodnoty a kliknutím na tlačítko OK vytvořte značku.
6. Úprava značky drsnosti:
   • V zobrazení nebo v prohlížeči vyberte poznámku o drsnosti, klikněte pravým tlačítkem a v místní nabídce vyberte možnost Upravit.
   • Dvakrát klikněte na poznámku o drsnosti v zobrazení nebo v prohlížeči.

   Změňte požadované hodnoty a klikněte na tlačítko OK.

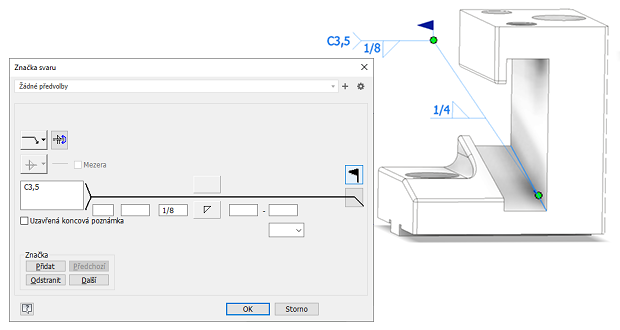

Přidání nebo úprava značek svařování

1. Na pásu karet klikněte na kartu Poznámka panel Obecná poznámka Značka svaru .

2. Vyberte geometrii, na které chcete značku svaru ukotvit.
   • V případě hrany můžete pozici bodu kotvy po umístění upravit posunutím podél hrany.
   • V případě plochy můžete bod kotvy po umístění přesunout kamkoliv v rámci hranic plochy.
3. V náhledu můžete pomocí následujícího postupu změnit rovinu poznámky (Shift) a zarovnání (Tab).
4. Kliknutím umístěte odkaz.
5. Klikněte pravým tlačítkem, vyberte možnost Pokračovat a definujte značku svaru.
6. V dialogu Značka svaru nastavte prvky, které má značka představovat.

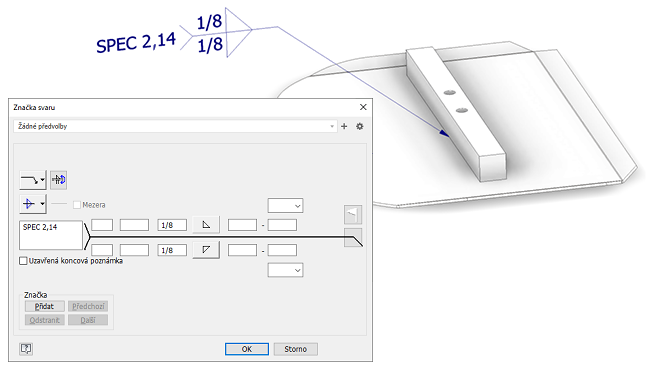

7. Volitelně můžete pomocí následujících možností značky zahrnout dílčí svary:
   • Přidat: Prodlouží odkaz a přidá sekundární sadu značek.
   • Odstranit: Odstraní aktuální sadu značek, ať už je primární, sekundární, nebo jiná.
   • Další: Aktivuje další značku ve skupině pro úpravy nebo odstranění.
   • Předchozí: Aktivuje předchozí značku ve skupině pro úpravy nebo odstranění.


Chcete-li ve výkresu použít poznámky 3D modelu, přečtěte si část Načtení poznámek modelu ve výkresu.

Přidání nebo úprava dílčích základen

Chcete-li přesně umístit dílčí základny, proveďte jeden z následujících úkonů:

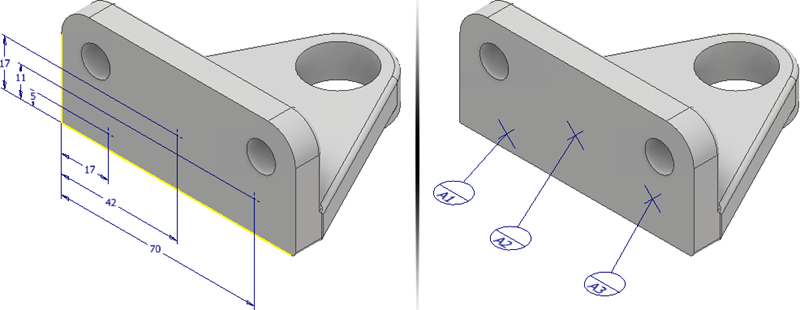

• Vytvořte nový 2D náčrt, umístěte body náčrtu a poté přidejte kóty umístění.
• Vytvořte a umístěte pracovní body.

Tip: Pokud vytvoříte body 2D náčrtu, dílčí základny se při spuštění příkazu automaticky přiřadí k bodům.

1. V případě potřeby můžete před spuštěním příkazu vytvořit body 2D náčrtu nebo umístit pracovní body.
2. Na pásu karet klikněte na kartu Poznámka panel Obecná poznámka Dílčí základna .
3. Pokud neexistují žádné body 2D náčrtu, vyberte požadované pracovní body nebo klikněte na minimálně tři umístění na rovinné ploše modelu. Vybraná umístění nesmí být v jedné přímce.
4. V případě potřeby můžete po umístění poznámek dílčí základny zvýraznit dílčí základnu a provést některou z následujících akcí:
   • Chcete-li procházet dostupná zarovnání, klikněte v místní nabídce na možnost Přepnout zarovnání nebo použijte klávesu Tab.
   • Chcete-li nastavit orientaci značky a textu, klikněte v místní nabídce na možnost Změnit rovinu poznámek a následně vyberte rovinnou plochu.
   • Chcete-li procházet alternativní roviny, klikněte v místní nabídce na možnost Změnit na další rovinu kandidáta.

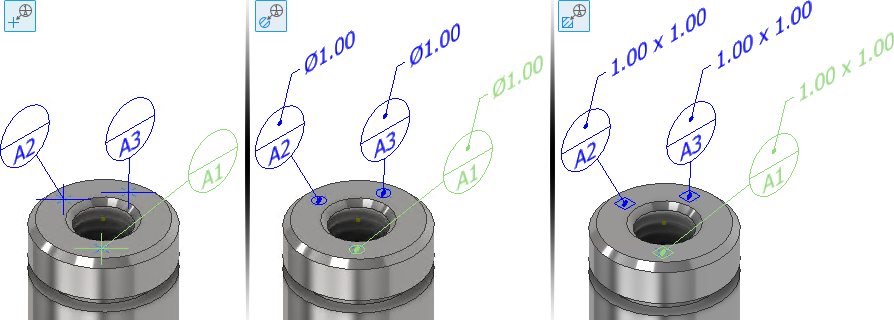

5. Vyberte typ:
   • Bod: K definování zóny dílčí základny se použijí umístění bodů.
   • Kružnice: Vytvoří kruhovou zónu dílčí základny. Zadejte průměr cílové zóny. V případě potřeby zrušte zaškrtnutí políčka Použít velikost u všech dílčích základen, klikněte postupně na každý z cílů a zadejte pro ně jedinečné hodnoty průměru.
   • Obdélník: Vytvoří obdélníkovou zónu dílčí základny. Zadejte délku a šířku cílové zóny. V případě potřeby zrušte zaškrtnutí políčka Použít velikost u všech dílčích základen, klikněte postupně na každý z cílů a zadejte pro ně jedinečné hodnoty délky a šířky.



6. Klikněte na rozevírací seznam a vyberte popisek základny. Chcete-li zadat popisek, který v seznamu není, vyberte možnost Uživatelský.
7. Kliknutím na tlačítko OK vytvořte dílčí základnu.

Poznámka: Typ dílčí základny po vytvoření nelze změnit.

Chcete-li dílčí základnu upravit, proveďte některý z následujících úkonů:

• V zobrazení nebo v prohlížeči vyberte poznámku dílčí základny, klikněte pravým tlačítkem a v místní nabídce vyberte možnost Upravit.
• Dvakrát klikněte na poznámku dílčí základny v zobrazení nebo v prohlížeči.

Změňte požadované hodnoty na panelu vlastností a klikněte na tlačítko OK.
