K rozdělení polygonů lze použít příkazy aplikace AutoCAD Oříznout a Přerušit. Příkaz Rozdělit však nabízí mnoho výhod oproti těmto metodám. Výsledkem příkazu Rozdělit je vždy platný prvek, který pomocí své speciální logiky zvládá automatické zacházení s atributy.
Pomocí příkazu Rozdělit můžete při dělení a slučování geoprostových prvků nastavit pravidla pro přiřazování vlastností. Pro tato pravidla lze použít i výrazy.
Například při dělení parcely můžete určit hodnotu pozemku výsledných parcel na základě definovaného výpočtu. Lze také použít automatický výpočty. Například průměrnou hodnotu všech sloučených prvků můžete přiřadit výslednému prvku. Hodnotu prvku lze rovnoměrně rozdělit mezi všechny rozdělené prvky.
V tomto cvičení se používá mapa vytvořená a upravená ve Cvičení 1: Definice pravidel dělení a slučování.
Vytvoření pravidel dělení a slučování
- Tabulka dat by měla být stále otevřena z posledního cvičení. Pokud není, v podokně Úlohy přepněte do Správce zobrazení. Vyberte hladinu Parcely a klikněte na tlačítko Tabulka.
- V Tabulce dat klikněte na tlačítko Možnosti (v dolní části okna) a vyberte položku Nastavit pravidla dělení a slučování.
Nastavení pravidel pro přiřazení vlastností po operaci rozdělení nebo spojení.
Každá vlastnost prvku Parcely je uvedena pod položkou Vlastnosti prvku vlevo. Dvě vlastnosti (Geom a FeatID) jsou generovány úložištěm dat, proto pro ně nelze pravidla nastavit. Jestliže je vyberete, můžete vidět pravidla, která použilo úložiště dat pro jejich vytvoření.

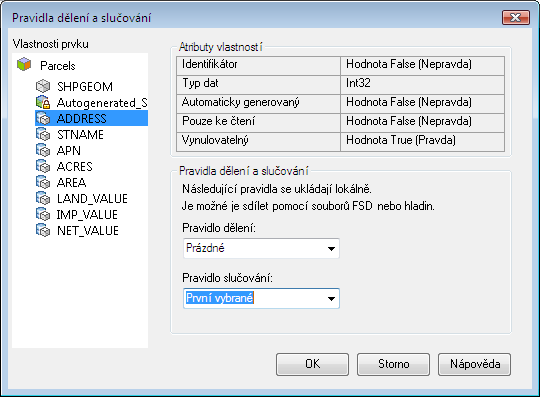

- V dialogu Pravidla dělení a slučování klikněte na vlastnost ADDRESS.
- V seznamu Pravidlo dělení vyberte položku Prázdné.
Jestliže rozdělíte tuto parcelu, je nutné určit číslo adresy pro každou novou vytvářenou parcelu.
- Pro pravidlo sloučení určete První vybraný.
Pokud sloučíte více parcel do jedné, nová parcela bude používat číslo adresy první parcely, kterou jste vybrali při slučování.
- Pomocí následující tabulky jako průvodce určete pravidla pro další vlastnosti.
Vlastnost Pravidlo dělení Pravidlo slučování ACRES Úměrně založené na Area2D (Geom) Součet APN Kopírovat První vybrané AREA Úměrně založené na Area2D (Geom) Součet IMP_VALUE Úměrně založené na Area2D (Geom) Součet LAND_VALUE Úměrně založené na Area2D (Geom) Součet NET_VALUE Úměrně založené na Area2D (Geom) Součet PRIMARY_INDEX Prázdná První vybraná STNAME Kopírovat První vybrané Úplný popis možností pravidel dělení a slučování naleznete v části Použití výrazů u pravidel dělení a slučování.
- Klikněte na tlačítko OK.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Nalezení parcely pro rozdělení.
