Vytváření energetických analytických modelů z architektonických prvků

Pokud chcete provést energetickou optimalizaci architektonického modelu, který obsahuje objemy a prvky detailů, je třeba porozumět tomu, jak aplikace Revit tyto prvky používá k vytvoření energetického analytického modelu.

Pokud jsou nastaveny jako ohraničení místnosti, aplikace Revit použije následující prvky k vytvoření energetického modelu:

Chcete-li povolit vytvoření úplného energetického analytického modelu, projekt aplikace Revit musí splňovat 2 požadavky:

Dále si přečtěte následující informace s tipy, jak dosáhnout úplného a přiměřeného energetického analytického modelu.

Místnosti a prostory

Architektonický model nemusí obsahovat prvky místností nebo prvky prostorů k vytváření energetického analytického modelu. 3D geometrie, která tvoří analytické prostory a povrchy, je generována přímo z architektonických prvků, nezávisle na místnostech nebo prostorech ve 2D nebo 3D.

Jestliže architektonický model obsahuje místnosti nebo prostory, které jsou umístěny uvnitř analytických prostorů energetického analytického modelu, analytické prostory převezmou data o místnostech/prostorech. Pomocí nastavení Kategorie exportu místností/prostorů dialogu Rozšířená energetická nastavení můžete určit, zda se data místností nebo data prostorů v tomto případě použijí. Viz část Rozšířená energetická nastavení.

Generování energetického analytického modelu podle pohledu

Ve 3D pohledu můžete zobrazit prvky, které vás zajímají, pomocí ořezového kvádru, filtrů pohledů, přepsání viditelnosti/zobrazení atd. V dialogu Energetická nastavení povolte možnost Použít pouze prvky viditelné v aktuálním pohledu. Aktuálně aktivní pohled bude použit jako filtr k vytvoření energetického analytického modelu. Zahrnuty jsou pouze prvky viditelné v pohledu.

Poznámka: Nastavení Použít pouze prvky viditelné v aktuálním pohledu je použitelné pouze pro 3D pohledy a není k dispozici, pokud je režim energetického analytického modelu nastaven na možnost Použít místnosti nebo prostory. Kromě toho při povolení této možnosti nepoužijí nastavení fází a variant návrhu.
Poznámka: Při generování energetického analytického modelu pro objem je nutné zobrazit objemové zóny. Viz část Ovládání viditelnosti instancí objemu.

Stínování

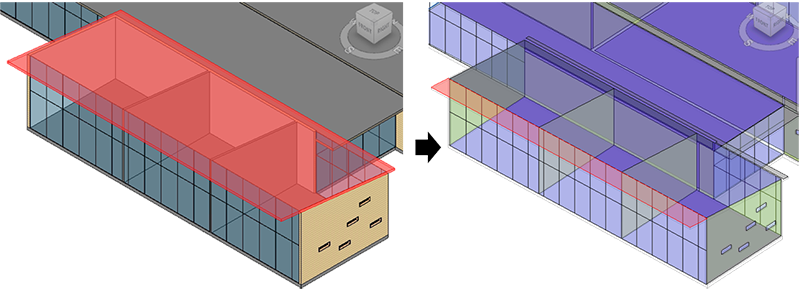

Aplikace Revit neobsahuje kategorii architektonických prvků pro stínování. Místo toho obsahuje kategorii Analytický model: typ Analytické povrchy: Stíny. Tyto prvky clon nelze vytvořit ručně. Místo toho budou vytvořeny jako součást energetického analytického modelu následujícím způsobem:

Prvky spojené k sobě

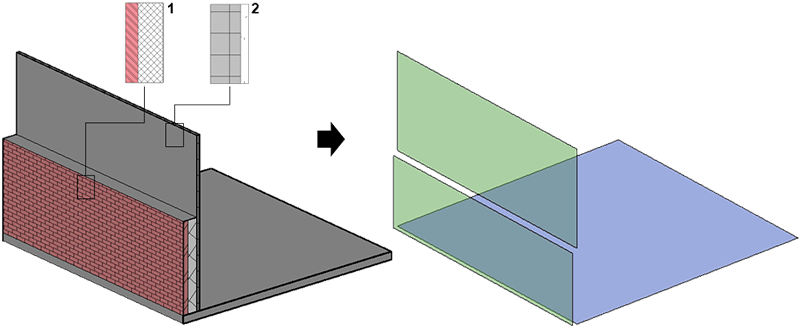

Dva nebo více prvků jsou spojeny k sobě, když jsou rovnoběžné nebo téměř rovnoběžné a v rámci násobku nebo dvojnásobku nastavení Rozlišení analytického prostoru. V těchto případech je vytvořen samostatný analytický povrch příslušného typu. Pokud samostatné prvky spojené k sobě nemají tepelné vlastnosti materiálu, jsou převedeny na příslušnou sadu dat konstrukcí, vrstev a materiálů do formátu gbXML, DOE2 nebo EnergyPlus.

Duté tvary podhledů

Během vytváření energetického analytického modelu jsou při tvorbě analytických povrchů podhledy zpracovávány stejně jako jiné stavební prvky. Analytické prostory jsou také vytvořeny, které představují duté tvary podhledů.

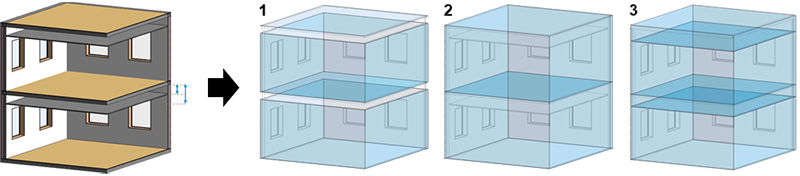

Následující příklad ukazuje typické uspořádání stropních podhledů, jejichž hloubka se liší případ od případu. V závislosti na této hloubce a nastavení Rozlišení analytického prostoru je zpracování každého dutého tvaru podhledu výsledkem jedné ze 3 podmínek:

  1. Menší hloubka nebo menší rozlišení: pro duté tvary podhledů nejsou vytvořeny žádné samostatné analytické prostory.
  2. Ohraničení místnosti je pro stropní panely neaktivní: pro duté tvary podhledů nejsou vytvořeny žádné samostatné analytické prostory.
  3. Větší hloubka nebo vyšší rozlišení: jsou vytvořeny samostatné analytické prostory pro duté tvary podhledů a budou takto simulovány, je-li průměrná hloubka menší než 2 m (6,5 stopy).

Sloupy

Během vytváření energetického analytického modelu jsou při tvorbě analytických povrchů sloupy zpracovávány stejně jako jiné stavební prvky. V závislosti na jejich velikosti a detailní geometrii však sloupy nemusí být pro energetickou simulaci relevantní.

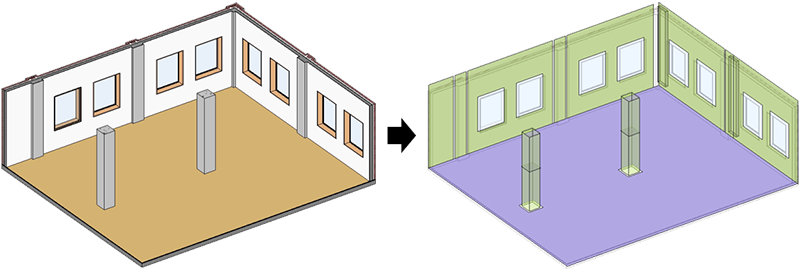

V následujícím příkladu tvoří vnější sloupy významnou část vnějších stěn. Vnitřní sloupy však zmenšují použitelnou plochu podlaží, což ovlivní další energetická data, například osvětlení a výkonovou hustotu vybavení. Rozsah, v jakém jsou sloupy brány v úvahu, závisí na povaze a velikosti sloupů a nastavení Rozlišení analytického prostoru.

Otvory a upravené profily

Během vytváření energetického analytického modelu jsou otvory (podle plochy, šachet, stěn, vertikál a vikýřů) aplikace Revit při vytváření analytických povrchů zpracovávány stejně jako jiné stavební prvky s jedním rozdílem: tyto prvky tvoří Analytický povrch: Vzduchové otvory.

Při úpravě profilů nebo prvků budovy jsou však tyto povrchy považovány za otevřené (neuzavřené) a chování vytváření analytického prostoru se liší.

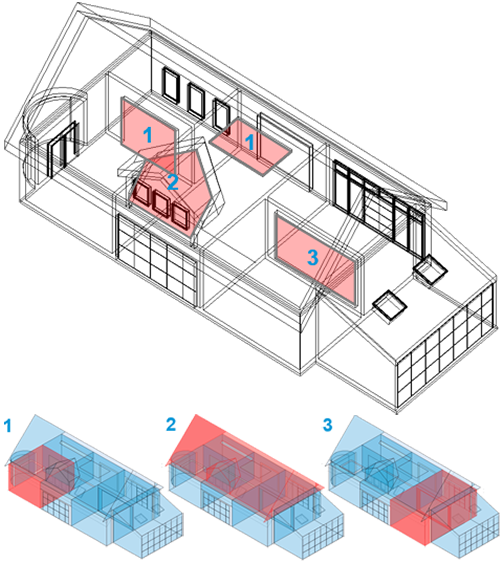

Následující obrázek představuje 3 příklady toto chování:

  1. Otvory podle fasád, šachet, stěn nebo vertikál aplikace Revit: samostatné analytické prostory s povrchem typu Vzduchový otvor
  2. Otvor vikýře: žádné samostatné analytické prostory nebo typ povrchu Vzduchový otvor
  3. Upravený profil: žádná oddělení analytického prostoru

Připojené modely

Během vytváření energetického analytického modelu jsou použity prvky z připojených modelů, pokud je připojený model nastaven jako ohraničení místnosti. Viz část Použití hranic místností v připojeném modelu.

Možnosti návrhu

Energetický analytický model používá architektonické prvky z hlavního modelu a primární variantu návrhu.

Chcete-li zkoumat jinou variantu návrhu, v dialogu Možnosti návrhu použijte k obnovení primární varianty návrhu nástroj Nastavit jako primární. Poté vytvořte energetický analytický model znovu.

Pokud používáte možnosti návrhu pro konstrukční dokumenty, nelze změnit hlavní variantu, protože anotace mohou být narušeny.

Nadřazené téma: Informace o energetickém analytickém modelu
